该温控器电路简单。制作方便。由于采取了温控保护措施，故工作安全可靠。温度在一定范围内可分区随意调节。

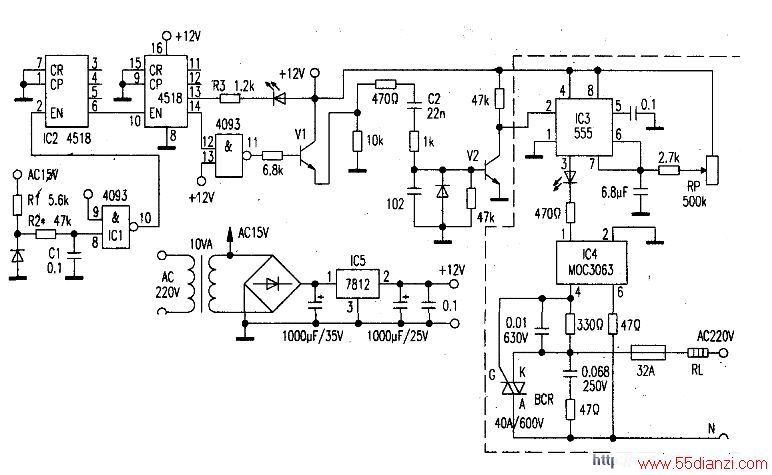

原理（见下图）：市电经降压后的15V/50Hz正弦波信号，经积分电路R1、R2和Cl加至ICl（4093）施密特触发器的触发端，将正弦波信号转换成脉冲计数信号，提供给IC2（4518）双十进制BCD同步加计数器的EN端（（10）脚、（2）脚），经分频后由晶体管V1射随器取出。通过电容C2耦合给晶体管V2开关电路，以驱动IC3（555）时基电路。555接成单稳态工作方式。
调节电位器RP可改变555输出脉冲方波的宽度，经光电耦合器IC4（MOC3063）提供给双向晶闸管BCR作为触发脉冲信号，完成对烘箱温度的调节。
本电路可采用单相供电，也可采甩三相供电。当采用三相供电时，可制作三块后级电路板（如图虚线框内所示），只要将三只555的（2）脚并联同时作为晶体管开关电路的负载即可。
此时三只电位器RP既可调节在同一温度上，也可调节在不同温度上，以适应烘箱内温度均匀的要求。
光耦的隔离作用可以确保强电与弱电完全分开，给制作和使用带来方便。由于电路工作频率不高，对晶体管无特殊要求，只要耐压足够，B值在100左右的普通中功率管均可胜任。电阻全部采用1／4W金属膜电阻。高压输出电路，应注意满足电容的耐压值。。双向晶闸管除要求有足够的耐压外，使用中最大电流最好不要超过额定电流的一半。本电路只要接线正确，无需调试即可正常工作。为了安全起见，制作完成后，高压输出电路暂不接通市电，先令工作变压器工作，IC5（7812）输出稳定的12V工作电压，观察IC2（13）脚发光二极管，应能正常闪动，若无显示，可调节R3电阻值；再观察555输出所接的发光二极管，除能正常闪动外，还应随电位器RP调节位置不同而闪动的频率也不同。最后再认真核对一遍高压输出电路，确认无误后即可接上负载RL通电试机。试机过程中，要密切注意双向晶闸管BCR在最大导通角时的温升，并为其加装合适的散热器。另外，IC5也要加装合适的散热器。
为保证使用中的安全，杜绝事故，再购置一款带数字显示的温控仪（市场上品种很多，价格也不贵），其探头放在烘箱的适当位置，可以直观地指示烘箱内的温度。更重要的是，通过此温控仪内部继电器触点，控制主加热电路接触器的分合。使烘箱在使用中一旦发生因元器件故障而温升过高时，能及时切断电源，不至酿成重大事故。使用中，温控仪设定的温度要比烘箱设定的温度高一些，以保证主加热接触器正常工作。
烘箱箱体主要考虑保温性能好，节约能源。尺寸大小可根据功率加热元件而定。烘箱底部不必密封得很严实，以保证热空气的自然上升和箱内温度的均匀，必要时可配合安装鼓风系统555输出状态指示发光二极管可与电位器RP和购买的数字显示温控仪一同安装在一个面板上，既便于调节烘箱内的温度，又便于设定温控仪起控温度。通过发光二极管指示，还可及时判断电路的工作状态，便于快速检修。建议IC2和IC3均采用插座安装。
