用单运放制作两用水位控制电路

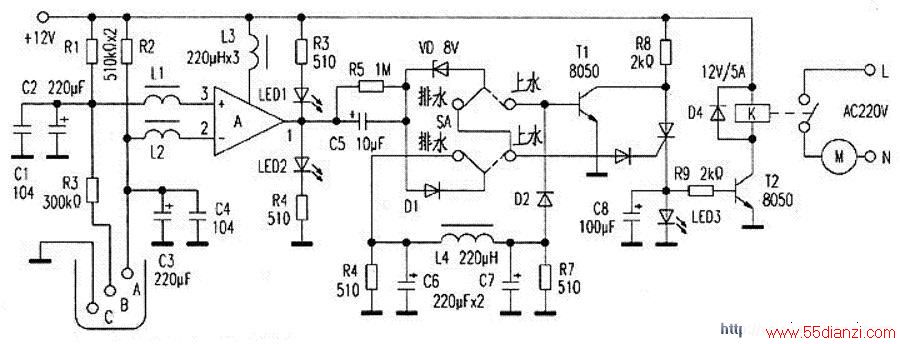

　　用单运放制作的控制器，电路如图所示。开关SA置于右端上水挡位。接通直流12V，当水位低于低水位B时，运放LM358A同相、反相输入端③、②脚电压相等，其输出端①脚无输出，12V电压经P3、P4同时点亮LED1、LED2，①脚将有6V的电压，经R5、C5耦合至VT控制极，使VT导通，LED3点亮，T2导通，继电器K吸合，水泵工作。当水位等于或者高于低水位B时，运放LM358A同相输入端③脚电压低于反相输入端②脚电压，①脚输出零电位，LED2熄灭，LED1保持发光。由于D1、D2的双层阻断，VT控制极电位不会被下拉，VT继续保持导通，水泵继续工作。当水位上升至高水位A时，LM358A同相输入电压高于反相输入电压，①脚输出高电平，LED1熄灭，LED2点亮，经R5、C5耦合，通过8V稳压管VD至T1基极，T1导通，VT断开，T2截止，水泵停止工作。当水位下降至A以下时，运放输出端为零电平，水泵仍停止工作，当水位下降至低水位B以下时，新一轮上水开始。

　　关SA打向左端排水挡位。接通直流12V电源，当水位低于低水位B时，同理，输出端①脚存有的6V电压，经D1、L4、D2使T1导通，T2截止，水泵不工作。当水位上升至低水位A时，①脚输出高电平，经D1、D3，使VT导通，T2导通，水泵开始工作，同时，输出的高电平经R5、C5耦合给C6退耦，经扼流圈L4滤波电压未到T1基极时，因水泵排水，水位已低于A位，输出端①脚又输出零电平，这时，C6、L4、C7将储存的电荷通过R6、R7泄放，当水位低于低水位B时，①脚存有的6V电压使T1导通，T2截止，水泵停止工作。当水位上至高水位A时，新一轮排水又开始。
