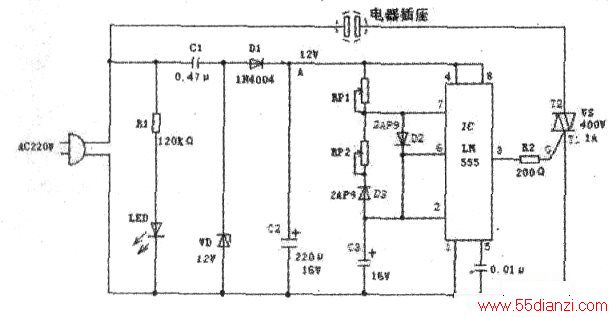

该控制器的电路见下图．其工作原理如下：当电器插座上插有电热毯时，接通电源，市电220V经C1稳流降压、VD稳压、Dl整流、C2滤波后向lC供电。lC刚开始工作时．②脚电压不能突变，③脚输出高电平，vs经R2触发导通，电热毯开始加热。
A点的12V电压经RP1、D2向C3充电，在C3充电尚未达到2/3电源电压之前，就是电热毯的加热时间(t1=0.8RPlxC3);当C3上充的电压达到2/3电源电压（约等于8V)时，IC内部电路翻转，③脚输出低电平，电热毯停止加热。接着．C3上的电压经D3、RP2与lC⑦脚放电（⑦脚此时与地短路），当C3放电至1/3电源电压(约为4V)时，也就是电热毯停止加热的时间(t2=0.8RP2xC3)。此时，lC内部电路又一次翻转，③脚输出高电平，vs又被触发导通，电热毯开始新一轮的加热。电器如此一开一停，周而复始，即可达到既节电又能随意控制温度之目的。该控制器控制电热毯开与关的时间，可通过上述两公式计算确定；两个电位器可选100kΩ左右的(RP1调大，则开得时间长；RP2调大．则停得时间长），电容可选几十微法的（容量小开停时间短，容量大则开停时间长），具体运用中可灵活掌握。在两个RP旋钮下边的面板上，依旋转角度位置画上几个刻度；通过试验，即可明确两个电位器分别调置在何挡位较为适用。在调试时，可给电器插座插上一只220V100W的白炽灯，通过灯光的亮、暗或熄灭，可直观地显示电路的工作状态。
如用于给电风扇增加模拟自然风功能时，应当给负载加一电阻( 3W 22kΩ)，确保其双向可控硅的导通，并且在其两端并联一组吸收瞬时高压的保护回路，由一小电阻(如47fl)和～只小电容(如0.01μ、400V)串联即成。
