自己制做显卡温控报警器装置

　　如果显卡具有温度报警功能,不仅方便日常使用,而且在显卡超频的过程中,能大大提高安全性,避免因不能及时获悉显卡的温度而狂超显卡,直至黑屏甚至“从机箱传出一股异味”！本人参考了一些电子方面的资料,专门为中低端显卡量身定做了这款温度过高报警器,基本原理和制作方法介绍如下：

　　一、电路工作原理

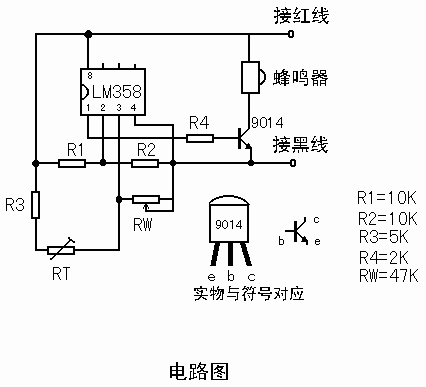

　　如图1,利用电路中的运算放大器LM358做成的一个电压比较器。所谓电压比较器,就是当它的同相输入端（第3脚）的电位高于反相输入端（第2脚）的电位的时候,其输出端（第1脚）输出为高电平;当同相输入端的电位低于反相输入端的时候,输出端立刻翻转为低电平。根据这个特点,我们在其两个输入端分别建立一个独立的分压回路,其中的固定电阻R1、R2为运放的反相端提供一个固定不变的参考电位。而运放的同相输入端的电位则由RT、R3及RW共同决定,当温度升高的时候,负温度系数的热敏电阻RT的阻值会明显降低,导致运放同相输入的电位在原来的基础上升高。调节RW,可以使达到某个设定温度时,运放的同相输入端电位正好高于反相输入端的电位,这时输出端为高电平,这个高电平能够使得一只小功率NPN三极管9014饱和导通,蜂鸣器得电发出高频声响！
