现在红外线数据传输在数码设备上的应用越来越广泛,在一些手机、打印机、笔记本电脑和掌上电脑上都可以看到它的身影,而且现在生产的电脑主板也都集成有红外线接口。不久前买了一台SONY Clie-S320堂P电脑,它可以使用红外线与电脑传输数据,但是跑了几个电脑城都没有买到配合电脑主板红外线接口使用能红外线收发器,为了体会无线数据传输的乐趣,只好自己做一个了。
上网查了一下有关红外线接口的资料,发现电脑主板上的红外线接口的发射部分已将数据进行了38kHz的调制,接收部分也自带有解调电路,并且收发数据都是采用串行异步通讯方式,故在制作红外线收发器时无须再考虑收发信号间的相互干扰及信号的调制和解调电路,因此线路可以非常简单。

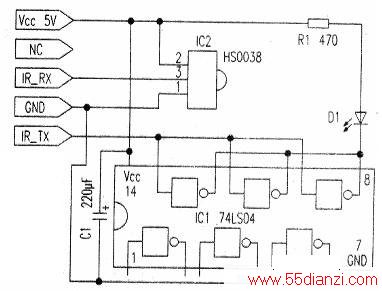

实际的应用电路如图所示,整个电路总共只有5个元件,非常简洁。在我的升技KT7-RAID主板上的红外线接口的针脚定义分别是:①VCC +5伏电源;②NC空脚;③IR_RX红外线接收;④GND电源地;⑤IR_TX红外线发送。
经过调制的脉冲信号由IR_,IX脚送到74LS04中三个并联的反相器整形放大后驱动红外线发射管D1工作,信号的接收放大工作则由一体化红外接收模块HS0038完成后送人IR_RX脚。
元件的选择上没有什么特别的要求,HS0038即是彩电上常用的红外线接收模块。整个收发器的外亮我是使用红色的半透明的香皂盒做的,这样不但美观还可以滤除可见光的干扰,它与电脑之间的连接方式我使用的是9针插头、插座和4芯屏蔽线。
调试时应先将计算机BIOS中的红外线接口打开,在我的升技KT7 -RAID主板上这个选项位于“IntegratedPeripherals”中的“Onboard IR Fune.tion”,将其预设值由“DISAbLED”改为“HP-SIR”即可,然后重新启动计算机,按照WIN98的提示即可安装好红外线收发器的通讯软件和通讯协议。
这个红外线收发器不但可以用于掌上电脑和电脑间的相互通讯,也可以用于电脑与电脑、电脑与手机间的数据传输,总之玩法多多,有兴趣者不妨一试。
