上图是电路原理图。本电路是由3只三极管组成的循环驱动电路。
每当电源接通时，3只三极管会争先导通，但由于元器件存在差异，只会有1只三极管最先导通。这里假设Vl最先导通，则Vl集电极电压下降，使得电容C2的左端下降，接近OV。由于电容两端的电压不能突变，因此此时V2的基极也被拉到近似OV，V2截止，V2的集电极为高电压，故接在它上面的发光二极管LED5~LED8被点亮。此时V2的高电压通过电容C3使V3基极电压升高，V3也将迅速导通，因此在这段时间里，Vl、V3的集电极均为低电压，因此只有LED5一LED8被点亮，LED1～LED4、LED9．LED12熄灭。但随着电源通过电阻R3对C2的充电，V2的基极电压逐渐升高，当超过0.7V时，V2由截止状态变为导通状态，集电极电压下降，LED5~LED8熄灭。与此同时．V2的集电极下降的电压通过电容C3使V3的基极电压也降低，V3由导通变为截止，V3的集电极电压升高，LED9。LED12被点亮。接下来，电路按照上面叙述的过程循环，3组12只发光二极管便会被轮流点亮，这些LED被均匀的排列呈一个圆形，不断的循环发光，达到流动的效果。改变电容Cl、C2、C3的容量可以改变循环速度，容量越小，循环速度越快。

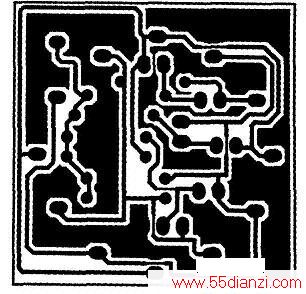

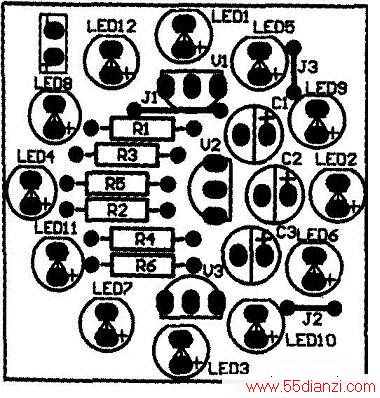

印刷电路板上有3根跨接引线，分别用儿、J2、J3表示，可参看下图元器件位置排列图上的标注，请勿漏焊，否则电路将不能正常工作，右图是印刷电路板。
