简单易制的热线电话对讲系统

　　设计一款“热线电话对讲系统”，经实际制作效果很好。有如下特点：
　　
　　1．用两根导线传递呼叫/通话信号，全双工通话，语音清晰；
　　
　　2．双方均可呼叫对方。操作方式与市话相同，符合日常习惯；
　　
　　3．全直流供电，不受停电影响；耗电省，通话电流典型值30mA，振铃电流50mA；
　　
　　4．结构简单，稍有动手能力者均可制作；也可用普通话机稍作改动后使用，且不影响该话机用于市话线路的所有功能；
　　
　　5．有进一步开发价值，可用该系统直接构成小型内部电话系统（人工值守）。
　　
　　工作原理
　　

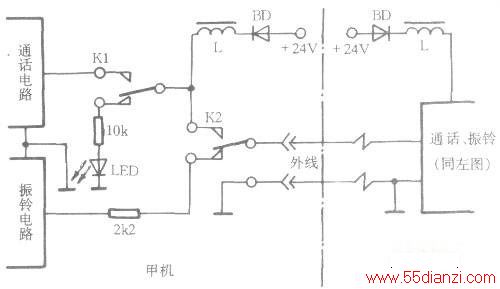

　　如下图所示，图示状态为甲机待机状态。此时+24V电源（带500Ω内阻）经BD、L为LED供电，指示当前为待机状态。甲呼叫乙时，甲摘机，Kl、K2动作，甲机通话电路、+24V电源、外线互相连通，这时待机指示LED熄灭，甲机振铃电路与外线断开，+24V馈电经K2由外线送至乙机。乙机结构与甲机完全相同。当甲摘机后，乙方振铃电路得电振铃，若此时乙摘机，则其相应的Kl、K2动作，将其通话电路与+24V电源、外线连通，双方即可对讲。讲完双方挂机，系统状态复原，通话结束。乙呼叫甲原理相同。

　　

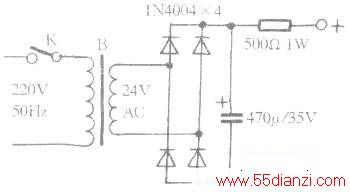

　　在下图所示电源470μ电容两端并上24V电池组，即可让系统不受停电的影响。

　　元件选择图
　　
　　下图中BD用作电源隔离，选1N4004；L为音频扼流圈，为防止音频信号被直流电源旁路而设，可选E-24型电话机专用线圈，也可用φ0.17漆包线在合适的铁芯上绕500匝，直流电阻不大于10Ω即可。
　　
　　Kl、K2可选电话机专用叉簧开关，也可用其它双刀双掷开关。电源变压器选Nl功率型，若功率较大，应适当降低次级电压，但不应小于18V。通话、振铃电路可选用成品，有动手能力者也可参阅有关资料自制。
　　

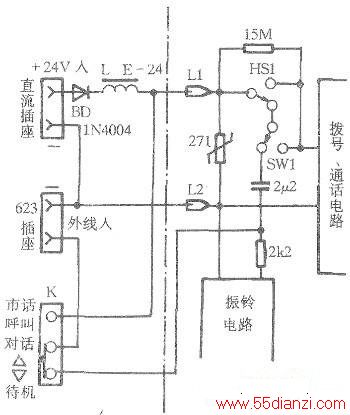

　　普通话机用于本系统的改动如下图，(以惠州TCL公司产TCLHA868(Ⅲ)型为例），虚线左侧为改动部份。
　　
　　使用时，24V、500Ω内阻电源由直流插座输入，外线由623通讯专用插座接入，待机时，K置下端，呼叫、对讲时K置上端后摘机或按免提均可（此时拨号电路不工作）。用于市话线路时，K置上端，不接电源，外线同样从623插座接入即可（应保持K置上端状态不变），对原机性能无丝毫影响。（所改部分可一起装入话机外壳）。
　　
　　注意：因采用单机分别馈电，在连接外线时，请务必注意电压极性。
