在各种数码相机的快门接口中，Olympus相机与其他厂商产品的区别较大，它的相机快门接口不是专用的，不仅可连接快门线，而且可连接视频线、数据线等。经多次试验，成功地制作了一根Olympus数码相机快门线，其功能与Olympus的RM-UC1相同，支持单张拍摄、连续拍摄和B门，还支持“半按”对焦、测光，适用的机型有E-P1，E-30，E-520，E-510，E-450，E-420，E-410，E-400，SP-590 UZ，SP-570 UZ，SP-565 UZ，SP-550 UZ，SP-510 UZ等几乎所有奥林巴斯数码相机。
一、电路原理
电路如下图所示。P1为一特殊的2×6个引脚的Mini USB公头，S1是B门开关，S2、S3组成双程按钮快门开关。各开关的功能如下：
●当相机处于B门状态，S1则相当于“B门”，接通S1使相机对焦并打开快门，切断S1则关闭快门，达到长时间曝光的目的。如果相机处于正常拍摄状态，S1则相当于相机快门的“全按”，S1的接通会使相机对焦并立刻释放快门。事实上，在正常拍摄状态，S1没有实用价值，因为在相机释放快门之前，对焦动作通常还没有完成。
●单独按S2，只是把相机从休眠状态（即液晶显示屏关闭状态）唤醒，而不引起任何其他动作。
●S3相当于相机快门的“半按”，将引起自动测光并对焦。
●若S2和S3同时按下等同于Sl接通。但如果先按S3，则相机对焦（相当于“半按”对焦），对焦完成后，在不释放S3的同时按下S2，相机将释放快门（相当于“全按”拍摄）。
二、元器件准备
由于Mini USB插头P1结构的特殊性，导致此元件不易购得，我们是从购买相机时其所附的视频传输线中拆得。S1采用双刀双掷滑动开关或自锁开关；S2、S3为微动按钮开关，可从报废的鼠标中取得。
为保证良好手感和方便收纳，电缆要足够柔软，大部分的耳机线或USB延长线均可胜任。快门线手柄采用外观、大小合适的塑料盒，我们使用的是塑料小药瓶。其中，两个微动开关(S2、S3)用于制作双程按钮开关。
三、制作
1.P1引脚识别P1引脚的识别方法与普通Mini USB公头类似，面对插头P1，带倒角的边向上，其引脚编号是：上排引脚从左至右分别是1-6脚，下排从右向左分别是7-12脚。
2．双程按钮开关制作图1中，S2、S3组成双程开关。双程开关是一种带有两个微动按钮开关的特种开关。
此类按钮开关应用并不广泛，与P1一样，难于购得。所谓“双程”，就是“半按”时两个微动开关中的一个接通，再继续按下（即“全按”），另一个微动开关也接通。
这种“双程”特性，正好符合数码相机快门按钮的“半按”测光并对焦、“全按”拍摄的要求。

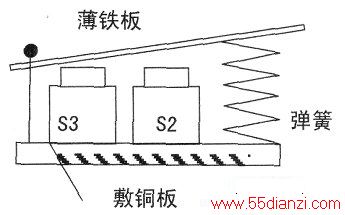

双程开关制作的关键是如何实现“半按”，实现原理如下图所示。先把S2、S3并排焊在敷铜板上，并在它们的右侧焊一根弹簧。之后，剪一块大小合适的薄铁板，在铁板的左侧钻一个直径1mm的小孔，右侧焊在弹簧的上端，并把一枚大头针穿过铁板左侧的小孔焊在敷铜板上。这样，一个“双程开关”制作完成。当我们按压薄铁板时，由于弹簧的阻尼作用，会使S3先接通（即“半按”），继续用力，克服弹簧的阻力，S2即被接通（即“全按”）。
最后，在自制双程开关的薄铁板上粘接一个按钮帽，并根据图1焊接好所有元件。需要注意的是，电缆的P1端的接地是焊接在插头Pl的金属壳上。
焊接完成后，把S1～S3安装在作为快门手柄的小药瓶内。经检查无误后，就可以使用自制的快门线享受摄影的乐趣了。
