电脑红外遥控接收电路的制作

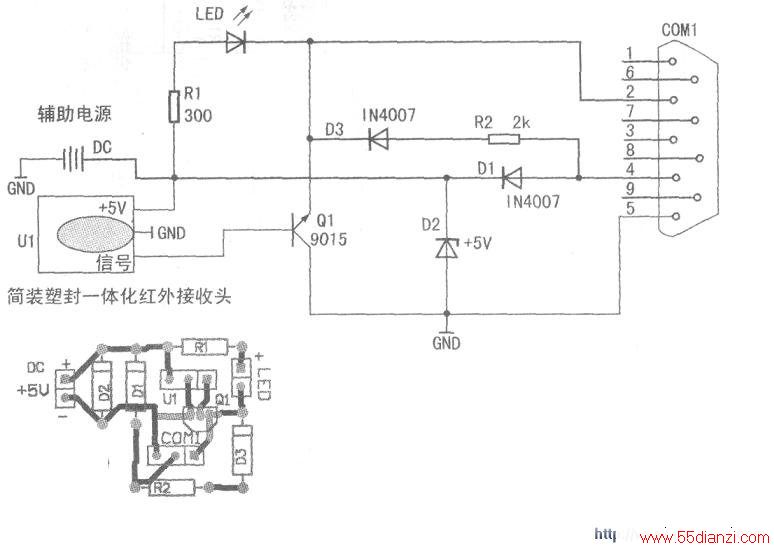

　　根据实验制作了一个与简装塑封一体化红外接收头匹配的接收电路，上图是电路原理图，图中U1为简装塑封一体化红外接收头．Q1是PNP三极管9015，DC为电池组（可用4节1,2V的充电电池或4节1,5V的干电池组成。若不想用电池也可从主板上取一个+5V电源作为辅助电源。）本电路的特点是用Q1放大了红外接收头脉冲编码信号，用辅助电源保障了简装塑封一体化红外接收头在电路中能够正常工作。下图是对应的印刷电路板PCB图。
