简单易制的VGA信号发生器

　　随着电脑的大量普及．显示器的维修已不可避免，现在的显示器均采用VGA接口（或VGA和DVI双接口），接收来自电脑的R、G、B三原色模拟信号和行、场同步信号。
　　

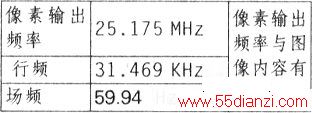

　　对VGA信号发生器而言，由于需要产生图像数据，因此对电路的性能特别是工作速度要求较高．以VGA信号对速度要求最低的模式640x480 60Hz而言，其信号参数见附表。

　　

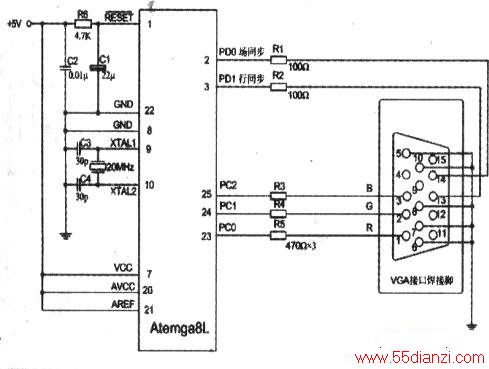

　　下面介绍制作的VGA信号发生器，选用易购买、价格低廉、性能强劲的Atmega8单片机，电路见下图。没有采用51系列单片机，这是由于51系列单片机的最高时钟频率虽然可以达到24MHz，但它是每十二个时钟周期执行一条指令，速度不能满足要求。而Atmega8虽然最高时钟频率只有16MHz(本例中超频到20MHz)．但它每个时钟周期执行一条指令，相对51单片机还是快了许多。另外由于本发生器输出的是彩条信号，像素输出频率较低．配合20MHz的晶振Atmega8单片机已满足要求。

　　

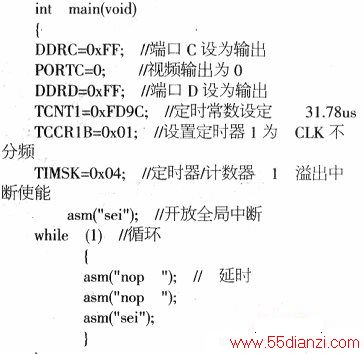

　　程序由主程序和定时中断子程序两部分组成，主程序较简单，主要完成单片机端口设置和定时器定时时间设置，程序如下：

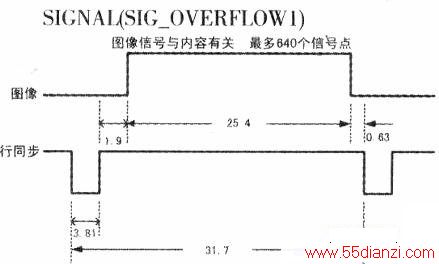

　　定时中断子程序的定时时间设为31.78us．用于产生行同步信号（扫描行的时序图如下图），彩条信号、场同步信号均在中断子程序内生成。
　　

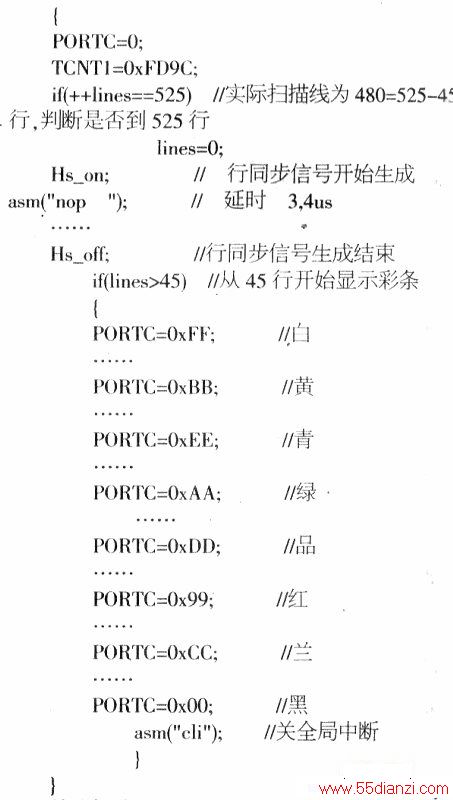

　　Atmega8内有两个8位定时器和一个16位定时器，这里采用的是16位定时器1，这是由于现在液晶显示器对输入的行、场同步信号频率准确度要求较高．16位定时器可更精确的设定所产生行、场同步信号频率。中断子程序主要部分如下。

　　单片机芯片选用Atmega8L为最佳，这是由于Atmega8L的工作电压为2.7至5.5v．这样既可以用两节干电池3V电源供电，也可用手机充电器的5v电源供电。VCA彩条信号发生器所需程序可利用开发工具或ISP下载线，将本文所附的vga.hex文件写入到Atmega8L即可。
