方便实用的彩色摄像机

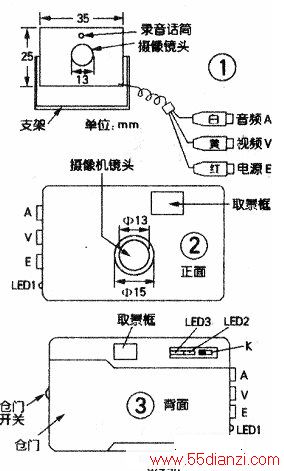

　　联益达208C微型广角彩色摄像头内藏话筒，通过内部的放大电路可送出音频信号。另外还赠送了一个专用电源。摄像头的外观见图1，性能参数见附表。
　　
　　该摄像头与日立VT-P100线录放像机配合即可以摄录，录制效果尚不错，但有两个地方不如人意。1．摄像时必须观看电视面面才能获得取景效果。2．摄像头体积小，AV线、电源线连接太多，使用不便。万一不小心，连接线就可能从摄像头根部折断。
　　
　　如何制作一个方便、实用的摄像机呢？下面介绍其方法。
　　
　　一、固定摄像头
　　
　　拆去照相机内部的镜头、快门、过片机构，所购摄像头的支架也拆去，然后把摄像头固定在照相机内部中间的空隙处。使得照相机前盖台上时，镜头能够露出，且处于照相机镜头框正中。校好位置后，用热熔胶固定。装配情况见图2。
　　
　　二、电源
　　
　　购买一块超霸9V、150mAhNi-cd叠层充电电池。该电池标称9V，实际上是由6只1.25V单体电池串联而成，充足电压为7.5V，用十作摄像头电源正合适。，由于电池过长，于是拆去电池的外包装铁壳和底部一块无用的泡沫垫，再用透明胶带裹紧，装上电池扣，正好可放人照相机的胶卷盒中。

　　
　　三、插座
　　
　　摄像头配有三个插座（音频A、视频V、电源E），只要在照相机前盖壳左侧开三个小孔，把三个插座由孔中从里往外插出去，并用热熔胶固定好，即成为外接插座（见图2）。开孔时，要先定好孔位，以免开错位置，影响外形美观。

　　四、开关和指示灯
　　
　　相机背面右上方恰好有3mmX20mm的长槽，原是安装胶卷过片的拨轮的，现在正好用来安装指示灯和开关。
　　
　　指示灯选用2mm×5mm的扁型发光二极管，绿(LED2)、红(LED3)各一只，开关是用小体积、小手柄的塑料拨动开关。在适当的位置用热熔胶固定，使得合上后盖时能够从长槽堡露出开关手柄和指示灯。另外，在电源插座E的下方开-小孔固定一个φ3mm的绿色发光二极管(LED1)。安装情况参见图3。
　　
　　五、电路
　　

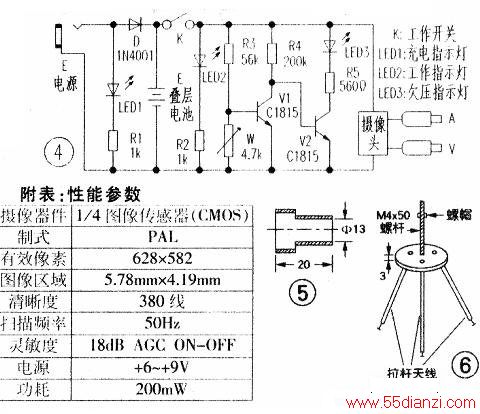

　　照图4装接--个欠压指示电路，调节W使得电源电压降至6V时，LED3点亮，指示欠H三。由于电路简单，可不制作印板，直接将元件搭焊连接后，放入机内空余位置。
　　
　　六、附件
　　
　　1．音、视频线，购买一根粗细适中的双芯同轴电缆，考虑到摄像时要移动位置，长度取10~15米。两端共焊上四个莲花插座。
　　
　　2．遮光罩。在室外使用时，必须安装一个遮光罩，套在镜头前。否则，外界强光可能从镜头的上部透人镜头，使图像变坏。遮光罩可用黑白电视机机械高频头V头的微调旋钮改制，具体尺寸见图5。
　　
　　3．三角支架。固定拍摄或监视时用，结构见图6。先做一个φ30mm、厚3mm的圆盘，其上三个孔插入三根1.2m的电视机拉杆天线作支撑腿，天线转向头的螺杆插入孔中后用螺母固定。圆盘中心孔上装一个M4x50mm的满丝牙螺杆作摄像头的支撑杆。相机底部恰好有一个φ4mm的小孔（原用于固定过片轮轴），将其插到支撑杆上，调节好支架的高度、倾角，即町作固定拍摄。

　　以上制作完成后，即可投入使用。由于是广角镜头，拍摄时应注意物体距离不能过近，否则图像会不清晰。接通录像机电源，放人空白录像带，连接好录像机和摄像机间的音、视频线，没置录像机为线录状态，接通摄像机电源开关（室外拍摄装上遮光罩），观察取累框的成像，移动摄像机，即可完成图像、声音的记录。
　　
　　CMOS摄像头功耗低，实测工作电流仅30mA。、电池充足电可摄两个多小时。、当欠压指示灯亮时即关机，用赠送的专用交直流电源插入电源插座给电池充电，以15mA电流充电，10小时即可充足。该摄像机头外观像一款高档的数码相机，用此装置为左右邻里免费摄录了多盘录像带，播放时无不得到赞许。
