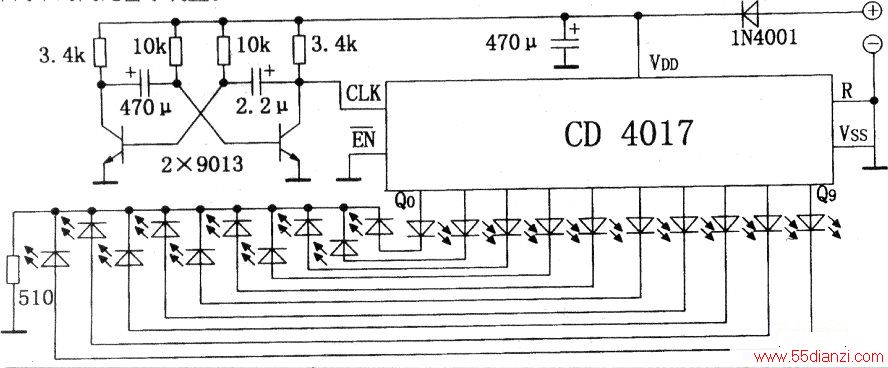

线路原理如下图所示。
CMOS集成电路CD4017为十进制计数／时序分配器，每当其CLK端有时钟脉冲输入时（上升沿有效），分配器的各输出端QO—Q9便依次输出高电平。10个脉冲作为一周期，10个输出端则循环逐个输出高电平，周而复始。．在各种输出端串接两个红色的发光二极管，分为左右两边，按输出顺序一字排开。这样的发光效果是从内至外，逐个朝两边点亮，极为美观。时钟脉冲是由两个三极管构成的多谐振荡脉冲发生器提供的，通过RC的充放电向集成电路的CLK端输出计数脉冲。改变两RC的数值，可变更发光二极管的闪光速率。电源输入端的二极管兼隔离和防止正负极性误接而设置的。
整个线路对元器件无特殊要求，只是尽量采用体型小的器件，发光二极管最好是高亮度的。不用印制板，器件引脚直接焊连，置于后备箱手把内两边狭窄的空间里。只要接线无误，不用调试即可成功。
