组成家庭网络宽带上网，可以使几台电脑共享上网。一般主机电脑在控制电脑电源、ADLSModem、HUB等设备电源时都合用一个电源开关，主机不上网时会将上述设备电源总开关关掉，此时共享上网的家庭网络设备也同时被切断电源，使其它电脑不能共享上网。这时还需接通电源，才能上网。体会到上述不方便，于是设计了一种共享控制共用网络设备的简洁方案。
该方案特点是：简单实用、稳定可靠、具有显示家庭共用网络设备电源开关状态的功能、并可实现多处控制家庭共用网络设备电源。该方案经制作后实际使用了一年多时间，觉得很方便、实惠，特将该电路介绍给大家。
采用了直接控制共用网络设备电源的方法，网络设备电源的两处共享控制电路原理图见右图。我们知道一般主机电脑电源多用插座为6联以上插座，我们把其中插共用网络设备ADLSModem、HUB等电源适配器的两个插座与其它插座的开关联线断开，而通过连线1、连线2及客户机处的SB2常闭触点连接，控制SB2触点的通断就可以控制共用网络设备的电源通断。LED1是发光二极管，可以指示家庭共用网络设备电源通断情况。接通电源时，电流流过LED1使之发出红光，作为共用网络设备电源指示灯用。
R1为压降电阻，电阻上约有2V电压，经R2限流后向LED1提供约5mA电流。有了指示灯，就可以确定共用网络设备是否接通电源，还可以提醒你下线时及时关闭共用网络设备电源。
当主机电脑上网时开启ADLSModem、HUB设备电源后，发光二极管LED1会点亮，这时客户机不用按下SB1就可共享上网；当客户机要上网时，若发现指示灯不亮，说明家庭网络上无人上网，共用网络设备电源处于关闭状态。这时客户机只要按下按钮自锁开关使SB1常开触点闭合，就可使连线1、连线3接通共用网络设备电源工作，并使发光二极管点亮。同时联动的SB2常闭触点断开，使主机电脑等非共用电源插座上的用电器处于保持断开电源状态。如果主机电脑要工作，仍可按下K1接通非共享电源插座上用电器的电源，共用网络设备电源的重复接通并不会对线路上网络设备产生任何影响。其只不过相当于在一根电源线上多并了一路开关控制而已。

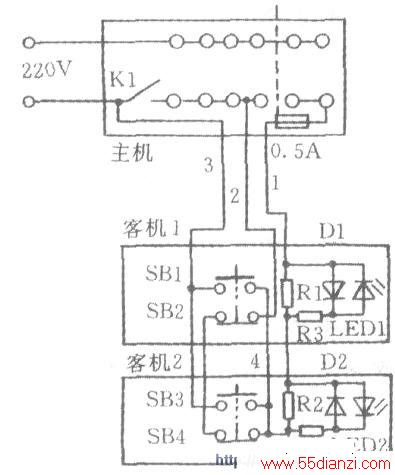

家庭共用网络设备电源三处共享控制电路原理如左图所示。当主机电源开关Kl按下时，连线1通过SB4、SB2和连线2连接，接通电源向共用网络设备供电，客户机1、客户机2的发光二极管LED1、LED2均会点亮，这时客户机可共享上网。当客户机要上网时，若发现指示灯未点亮，说明家庭网络上无人上网，此时只要按下自锁接钮SB，就可以将连线3与连线4及连线1相连接，接通电源向共用网络设备供电。同时，客户机1、客户机2的指示灯点亮，同时联动开关使SB4或SB2常闭触点断开，即断开连线2，使主机电脑保持处于断电状态不变。
利用常闭开关的串连和常开开关的并联这种接线法，可以实现三处以上的家庭共用网络设备电源的共享控制。
LED1和LED2采用极性相反的接法，可以改善正负半周波形的平衡。由于R1上有约2V的压降，所以该共享控制电路最多不要超过5处控制，以保证电源电压下降不超过5%。
电源共享控制电路的另一个特点是：即使多处同时按下开关也不会产生电路故障问题。只要具有一定电工基础，并有动手能力的电子爱好者均可以自制。
元器件及制作
主机采用的多用电源插座，最好选用带电源开关和指示灯、额定电流大于10A的优质产品。然后在多用电源插座上选定间距合适、相邻的两个插座为共用网络设备电源适配器的电源插座，并将选定的两个插座与开关K1相联的那根连线进行断开处理，断开连线时请注意不要影响其余插座的连接。连线1、连线2与多用插座的连接点要采用焊锡焊接，不能用绕缠的方法连接，以免造成接触不良和发热故障。一般共用网络设备电源适配器总功率容量小于25W，对绝缘导线的截面要求不高，主要考虑导线的机械强度要好，所以，连线1—3应采用优质铜芯绝缘导线，穿墙涧时应套上塑料管或黄蜡管等保护套管，避免损坏导线。导线引出“多用电源插座”处应妥善压紧固定，整个安装过程中不应有损坏导线的现象。无电器安装经验者应请电工帮助安装。

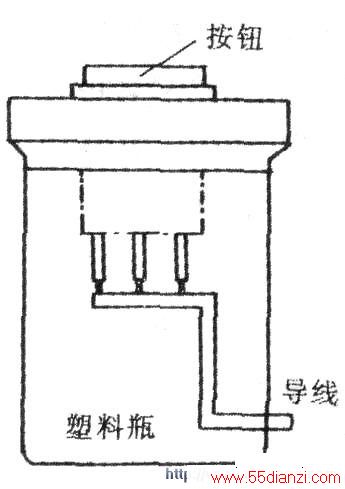

按钮开关采用小型带发光二极管的KD2型双连自锁开关，如采用其它无发光二极管的双连自锁按钮开关，可将φ3mm发光二极管另装在开关旁。小型按钮开关可以装在客户机使用的多用电源插座的空余地方，也可以另外安装在稍大并较厚实的白色塑料瓶中，在塑料瓶盖上挖孔安装。其示意图如下图所示。
要认准发光二极管和其并联二极管的正负极性，不要装错。在图1中，二极管用1N4007，R1用18Ω/1W的金属膜电阻或线绕电阻。R2用39Ω/O．25W的RJ电阻。二极管及电阻均应用焊锡焊牢。全部装好后，要检查一遍焊点是否良好，接线是否正确，有否虚焊、假焊、导线裸露等现象。然后将瓶盖拧紧，固定在合适的地方。该控制电路属免维护电路，只要采用的元器件质量好，电路安装准确无误，平时不需要维护，安装完毕就可以正常使用。
此电源共享控制电路为避免干扰其它客户机的上网，采用了只有权开通共用网络设备电源，无权关断其它客户机正在使用的共用网络设备电源的原则，如果客户机上网完毕后不随手松开自锁按钮开关，其它客户机和主机就无法关断共用网络设备的电源，除非主机将总电源插座拔下，但这又影响到其它客户机的上网。因此，客户机在按下按钮开关上网完毕后，一定要随手将按钮开关松开复位，使发光二极管指示灯熄灭。
另外，R1电阻不能随便更改，以免造成电阻发热，影响安全可靠性。多处共享控制的两个电源插座是专用于共用网络设备电源适配器的，其总功率约为25W，不能搞错和误插大于50w的大功率的家用电器。保险丝宜选用0.25～0.5A的玻璃管保险丝，可以将引线直接焊接在其两头。
