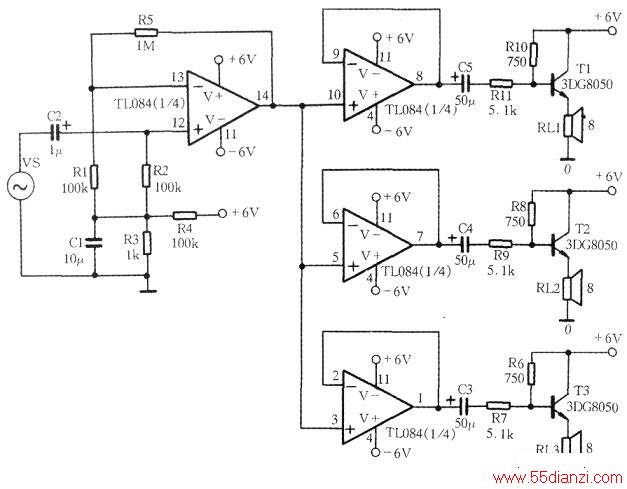

这种耳机扩展插座采用一片TL084四运算放大器组成、±6V供电如图所示。其第一级是用1μF电解电容耦合的音频放大电路。
两输入端均为+3V，即0.5VCC。第一级为电压增益等于ll×(l+lMΩ/l00kΩ)的同相输入放大器。其余三个运放接成增益为1的电压跟随器，各自独立通过50μF的输出电容驱动晶体管射级跟随器。射级跟随器的输入电阻大于5kΩ，作用是使阻抗为8Ω的耳机能与前级匹配、从而获得足够的功率以驱动耳机，实际起到一个甲类功率放大器的作用。按图中的参数可知，在三级管的β约为100时其静态工作点IC≈0.3A、Vce≈3.6V、工作在线性放大区，满足要求。如β偏离100较多时须重新计算RB、RE。经测试，该电路的下限截止频率fL≈10Hz，上限截止频率fH≈30kHz，说明其幅频响应特性在听觉范围内是平稳的，从而保证了音响效果。本电路只画出了左声道的电路，右声道与左声道电路完全相同。
制作与使用

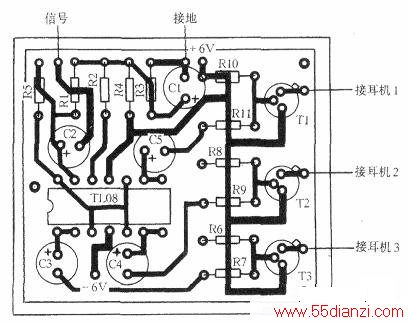

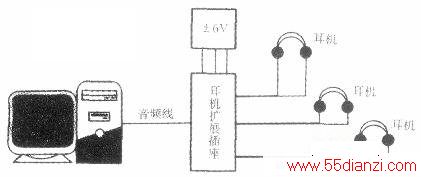

电路的印制板如上图（图示为元件面，焊盘与布线均在背面），安装十分简便。本装置需另备±6V电源供电。使用时，用一条两头都是插头的耳机线（可自制）把本装置与电脑或单放机的音频输出孔相连，另一端插上耳机即可，如下图。
