一般的笔记本备用电源（也称移动电源）电路结构是由3支锂电池串联成12V（标称值是II．IV．俗称的12V指的是空载或轻载电压）．再将12V升压到19V后，再向笔记本供电。由于升压电路的效率最高只有85%．也就相当于电池的容量被削减了25%。而本文的电路是采用了5支锂电池组成串联电池组．不需升压，直接向笔记本提供19V直流电源。与一般的电路相比．同样的电池总容量．若采用本文电路方案．可使笔记本续航的时间将会有明显的延长。
假设采用3支电池的普通备用电源中．单支电池的容量是4Ah．3支电池加起来是45Wh。但由于升压电路有能量损失，实际上笔记本获取的能量将小于38Wh。相比之下，如果也令笔记本获取38Wh的能量，本电路就可选用2Ah的电池．、在买电池的费用方面，买5支2Ah的电池和买3支4Ah的电池花费接近。此外．本方案也为利用手机电池DIY提{}l了方便，电路见附图所示。

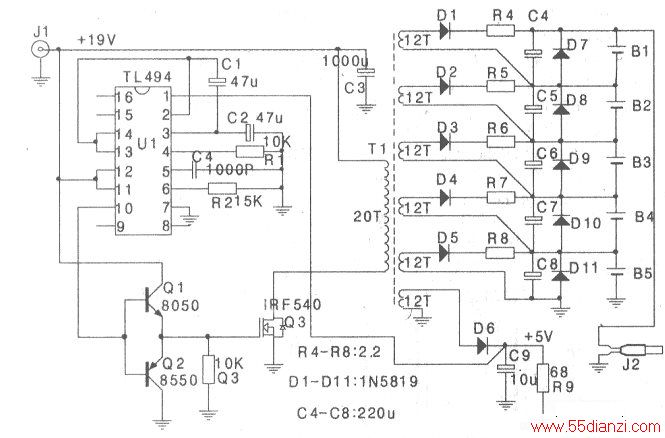

B1-B5是5支串联的锂电池，内部均带有保护板。一般的串联电池组，例如笔记本内的电池组．单个电池内部并不带保护板，而是多个电池共用一个保护电路。
多电池的均衡充电是这类保护电路的基本功能．但用于此类电路的lC难以买到，因此本文则采用多单元独立充电方式。
这种充电方式确保每个电池都能充满电。
最简单的充电方式是向由B1～B5所组成的电池组加约20V的充电电压，即串联充电方式。但这种简单的充电方式存在一个问题：假设其中的一支电池先充满（例如Bl）．Bl内部的保护板就会切断它自身的充电回路．其结果也因切断了其他4支电池的充电回路而全部停止充电。这样一来．5支电池充电结束后，实际蓄电的容量就会有很大差异，有的容量大．有的容量小。在放电时，已蓄电容量小的先放完电，它的保护板因欠压保护而起控，切断自身的放电回路，也等于切断了整个电池组的放电回路。因此，电池组实际可供输出的已蓄电总容量，就是最小已蓄电容量的那支电池乘以电池的数目。假设5支电池的标称容量都是lOOOmAh．理想的标称总容量就是5000mAh。在串联充电过程中，假设B1先充满．它的已蓄电容量就是lOOOmAh。但由于其余4只电池也停止了充电．这4只电池的已蓄电容量也就达不到lOOOmAh。假设当B2充到700mAh的已蓄电容量时，就停止了充电，那么此电池组的已蓄电总容量减小到3500mAh了。而本文多单元独立充电的方式．可解决此问题。
本文的方案是将笔记本适配器的19V电压经过开关电源式的降压，输出5路5v直流．分别向5个电池充电。因每个电池都有独立的充电回路，其中一个或多个电池充满电后，不会切断其他电池的充电回路。假设B1和B2已充满．B3~B5仍会继续充电。开关电源控制lC是常见的TIA94．它可从台式电脑上的旧电源上拆到。T1是开关变压器．初级是20匝，6个次级均为12匝（6根线并绕）。R4~R8是2.2Ω的充电限流电阻。充电是将笔记本原有适配器的插头插在本电源的插座儿上。使用本备用电源时．则将插头J2插在笔记本的直流输入插孔上。本备用电源也可选用容量较大的闲置手机锂电池。
所有的手机锂电池内部都带保护板，都具有防过充、欠压保护和短路保护功能。
