实用有趣的按钮控制式附加电路

　　在开机时，要求先开外接设备（如耳机、摄像头、数码相机、监视器、激光打印机等），后开主机的顺序进行，而在关机时则要先关主机，后关外接设备，这是为了确保计算机不致受外设开／关机产生冲击电流的影响而损坏及保护数据不丢失。但实际工作中，使用者常因许多原因将开／关机顺序搞错，造成人为故障。这里介绍一个简易实用附加电路，可确保计算机不会出现错误的开／关机顺序。如开／关机顺序错误，电路不会动作，因为可避免产生不必要的人为故障而造成数据丢失等现象。
　　

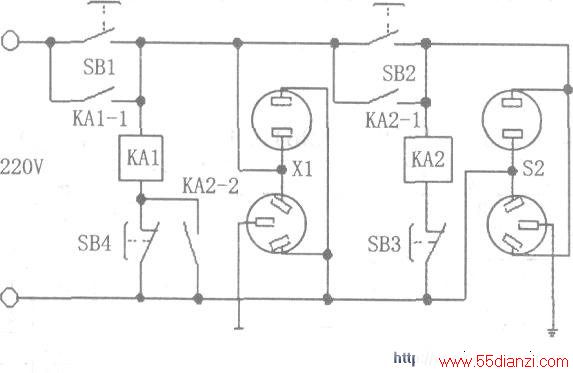

　　按钮控制式附加电路原理见图所示。其中KA1、KA2是两只220V交流小型继电器（任何一种型号均可），Xl和X2分别是插外接设备和计算机的插座。开机时，先按下起动按钮“SB1”，KAl-1吸合，外设插座Xl得电；再按下“SB2”，KA2-1吸合，计算机插座得电。
　　
　　显然，本装置只有先按“SB1”，然后按“SB2’’才有效。不过使用本装置的计算机及外接设备的电源开关事先应处于接通位置，它们的开机由开机按键“SB1”、“SB2”完成。
　　
　　KA2吸合后，其常开触点KA2-2闭合，将关机按钮SB3短接，因此，关机时，必须先按“SB3”使KA2释放，计算机断电，KA2-2断开，再按“SB4”方可使KA1释放，外设断电。由此便实现了先开外设、后开计算机；先关计算机、后关外设的目的。实践证明，只要接线准确无误，按操作规程，该附加电路铁面无私，公平公正。
