将功率放大器安装到音箱中，使二者合为一体，这就是现在广为流行的有源音箱。有源音箱可以直接放大由VCD、卡座和收音头送来的音频信号，这不仅省去了功率放大器的机壳、节约了制作成本，而且具有连线少、占用空间小、使用方便的优点，尤其适用于广大工薪层发烧友的需求。
业余制作有源音箱并非难事，关键在于优选功放电路和制作箱体。本文所介绍的有源音箱、功率放大器由优质集成电路组成，电路简单，性能优越。音箱则采用二分频书架式，玲珑美观，放音效果良好。特别是音箱面板上只有三只可调旋钮，远远少于一般市售有源音箱，操作十分简便，即使是不具备电声知识的入也能获得满意的放音效果。

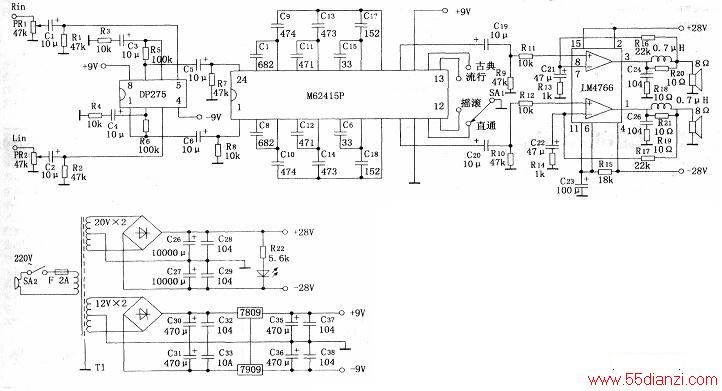

本有源音箱的功率放大电路如下图所示。这是一个典型的双声道立体声放大器，由前置放大级、音效处理级、功率放大级和电源电路四部分组成。
前置放大级由双运放OP-275担任，其作用是将音源送来的音频信号予以电压放大，其电压增益为10倍。OP—275属暖音色的运放，转换速率达25V/I.Ls，用在音频电路中有上佳表现。电位器RP1、RP2分别用来控制R、L声道的音量，这里没有采用双连电位器，一方面简化了电路，另一方面也可以省去两个声道的乎衡电位器。
音效处理级由专门的集成电路M62415P担任，是日本三菱公司的产品，用它可以直接给出古典、流行、摇滚、直通四种不同的放音模式。这种调节方式比起用双音调电位器调节更为简捷明了，控制效果显着。放音模式的转换由单刀四掷波段开关完成，当开关位于直通档时，可以获得原汁原味的音色，更有利于高品味的音乐欣赏。
功率放大级由LM4766组成，这是美国NS公司新近推出的一款高品质双功放集成电路，美国NS公司是久负盛名的音响lC厂家，其推出的LM386、LM1875、LM3886等功放集成块在音响发烧友中好评如潮。LM4766的外围元件很少，电路十分简单，其最大输出功率为40W×2，完全能满足一般家庭HI-FI放音的要求，输出功率虽略于LM3886，但它只用一块即可构成立体声放大器，而LM3886则要两块才行。
LM4766的音色比LM3886更温暖且富于胆味，采用它装制有源音箱是上佳的选择。功放级的电压增益由电阻R16与R13、R17与R14的比值确定，这里定为22倍o为保证放音强劲有力，电源变压器必须有足够大的容量，在此采用了200W的环牟。变压器初级为220V绕组，次级有两个绕组，一个绕组为20V×2/4A，经整流滤波后变为±28V的直流电压，供给功放级的LM4766使用；另一个绕组为12V×2，经整流滤波和三端集成稳压器稳压后，变成±9V的稳定电压，供给前置级和音效处理级使用。

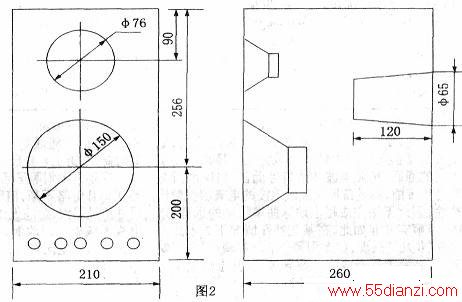

音箱为低音倒相式，箱体采用中密度板制作，前面板厚20mm，侧面板和后背板厚15mm，箱体的外形尺寸为宽×高×厚=210×456×260mm3，倒相管装在音箱后部，尺寸为φ65×120mm。面板上装有高、低两只扬声器，采用末级LC分频方式，分频点为3kHz，衰减率为-12dB/oct。高音单元为3英寸蚕丝膜球顶高音扬声器，低音单元为6.5英寸橡皮边蓝纸霸低音扬声器，均采用国产南鲸牌，放音效果良好，价格也比较低廉，唯制造工艺不及国外和合资产品精致。功率放大器装在一只音箱的底部，用螺钉紧固，不得松动。前面板下方钻五个孔，依次安装信号灯、电源开关、L音量旋钮、R音量旋钮、音效选择开关，音箱外形尺寸如下图所示。
本有源音箱的电路板均有现成的产品邮购，为音响发烧友的制作带来极大便利。本音箱造价不高，放音效果良好，与市售相近价位的有源音箱相比有过之而无不及。
