简单易制的便携式遥控测试器

　　遥控器是非常容易损坏的器件，虽然维修比较容易，但是修理后，无法判断遥控器是否能正常发射出红外线。如果用万用表和收音机检测，只能判断遥控器的放大管是否有输出，晶振是否起振，为此利用一些常用的元件制作这款可以随身携带的遥控测试器。用两节5号电池供电。
　　
　　1．电路原理
　　

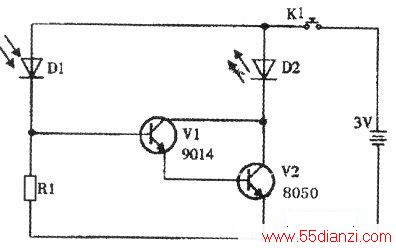

　　便携武遥控测试器电原理图如下图所示。

　　
　　其实电路原理很简单，只是一个达林顿管的等效电路。当红外线接收管Dl接收到红外线时，Dl导通，三极管Vl的b极由低电位变成高电位而使其导通，使V2的b极由低电位变成高电位，而使其导通，发光二极管D2点亮，表示该电路接收到红外线信号。
　　
　　2．元件选择
　　
　　Vl用3DG6或9014，V2用3DG12或8050。
　　
　　Dl用两脚红外线接收管，D2用发光二极管。
　　
　　Rl用500kΩ色环电阻，K1用小按钮开关。
　　
　　机壳选用发射管不外露、按键少、用转厚的废旧遥控器改造。
　　
　　3．制作方法
　　

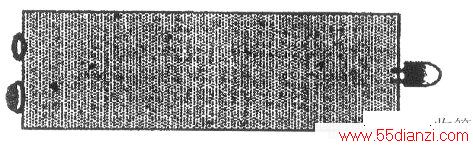

　　将废旧遥控器线路板上的元件拆除，再将红外线接收管焊接到原发射管的位置，其结构如下图所示。

　　

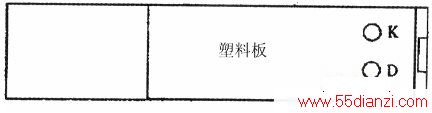

　　将废旧遥控器导电胶拆卜．，找一块与遥控器面板一样大的塑料板或纸板粘在遥控器面板上，用来盖住导电胶留下的孔。在面板上端钻两个孔，再将发光二极管和小开关用胶固定在两个孔里内，正面结构如下图所示。

　　

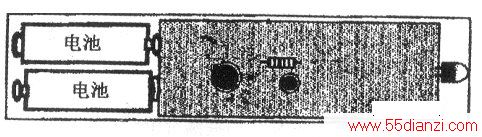

　　最后按照线路图把其他元件焊接在适当的位置，引线连接好，电源焊接到电池盒上安上后盖，背面结构示意图，如下图所示。

　　
　　装上电池，按动开关。将遥控测试器的接收管对准被测遥控器发射管，按动被测遥控器的按钮，遥控测试器的指示灯就会闪亮。
