简单易制的内部电话交换机

　　小型企事业单位内部需经常使用电话，若全部接上电信外线或自购内部小型交换机，总感觉有点浪费。为此，笔者设计一简易电话交换机，该机可容纳9台话机，经扩展还可进一步增加其容量（扩展至16台），且制作简单。　　
　　
　　电路原理
　　

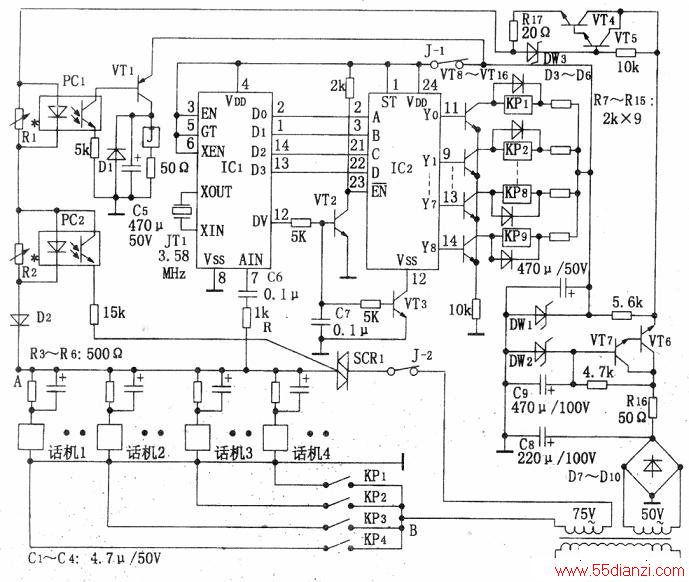

　　如附图所示，电源取自市电，虽然停电时影响正常使用，但因目前停电机率很小，还是可满足一般单位的正常需求。220V市电经变压器T，输出75V及50V两组低压交流电。50V低压交流电经整流、无源滤波、电子滤波及稳压后得到约48V直流稳压电源。VT5、VT4及R17、DW3组成大电流恒流源电路，限制干线最大电流，可防止因外线短路而损坏电源。75V低压交流电为振铃电源。为简明叙述，现仅以话机1、2为例说明其呼叫、振铃、通话的原理。话机1若要呼叫话机2，此时话机l先摘机，外干线约有20mA电流，在R2上产生的压降(约0. 7V)使光耦PC2导通，双向可控硅SCR1控制极存在一触发电流，75V振铃电流经SCR1、J-2接入干线。按下拨号键2，话机DTMF信号经R、C6耦合至ICI的⑦脚，IC1为DTMF译码器VN9101。XEN为时钟输出控制端，GT为片内定时器启动端，EN为译码输出控制端，均为高电平有效。DO～D3为译码二进制(8421)码输出端，当译码成功时，DV脚呈高电平，D3一DO输出0001码，VT3饱和导通，IC2的12脚接地；VT2饱和导通，IC2的23脚跳变为低电平。
　　
　　IC2为4-16线译码器CD4514，A～D为二进制码输入端，对应接到YN9101  的  DO～D3上，锁存控制端ST=1时，A—D的数字被锁存。YO一Y15为译码输出端，EN～1时禁止输出，因EN=0、D～A端有0001的二进制码输入，所以译码输出Y1端呈高电平，VT8导通，驱动继电器KP2吸合。话机2经KP2触头接人振铃电压，产生持续振铃声。此时话机2若摘机，则外干线电流增加一倍(40mA)，Rl上产生的压降使光耦P晓导通，VT1随之饱和导通，驱动继电器J吸合。常闭触点J-1断开，切断IC1、IC2的供电电源；J-2断开，切断话机2与振铃电压的连接，振铃电信号消失，此时话机1、2并联可直接通话。若话机2不摘机，在话机1挂机后，R2上将不产生压降，则SCR1因无触发电流而截止，话机2与振铃电压亦断开。
　　
　　元件选择
　　
　　电阻除R1、R2、R16、R17为1W外，其余均选用1/8W，其中Rl、R2为100Ω可调电阻；PC1、PC2选用4N25型光电耦合器；J选用JT2-229型，KP1～KP8选用4098型继电器；SCR1选用T0505NH型双向可控硅；D1～D10选用1N4007型二极管；DW1为12V/O. 5W稳压管，DW2、DW3为48V/1W稳压管；VT1选用A733型高反压小功率管，VT2、VT3、VT5、VT7均选用2N5551型高反压小功率管，VT4、VT6为3DD15C型，VT8一VT16为．3DG130D型；其它元件无特殊要求，只须按图中所标选择即可。
　　
　　电路调试
　　
　　本电路调试比较简单，按图连接好电路，检查无误后接通电源，使任一话机摘机，在A、B端并人万用表（交流挡）及一只1000kΩ电阻。仔细调节R2<约35Ω左右），直至刚好有75V交流指示时止；任摘两只话机，仔细调节Rl（约17Ω左右），直到75V交流电消失时止；如此反复调节两次，电．路即可正常工作。
