LM386 低电压音频功率放大器电路设计与分析

一、概述(Description):
　　LM386是美国国家半导体公司生产的音频功率放大 器,主要应用于低电压消费类产品。为使外围元件最少,电压增益内置为20。但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至 200。输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场 合。
　　LM386的封装形式有塑封8引线双列直插式和贴片式。

二、特性(Features):
静态功耗低,约为4mA,可用于电池供电。
工作电压范围宽,4-12V or 5-18V。
外围元件少。
电压增益可调,20-200。
低失真度。
　　LM386电源电压4--12V，音频功率0.5w。LM386音响功放是由NSC制造的，它的电源电压范围非常宽，最高可使用到15V，消耗静态电流为4mA，当电源电压为12V时，在8欧姆的负载情况下，可提供几百mW的功率。它的典型输入阻抗为50K。

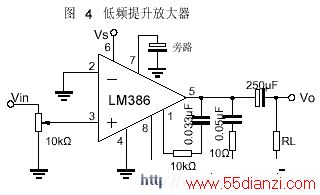

典型应用电路
