一款实验晶振调频发射机电路设计与分析

　许多无线电爱好者都希望制作一台调频发射器，特别是在８７～１０８ＭＨｚ的调频波段，可利用现成的ＦＭ收音机来接收，因而受到大家的青睐。
　　在许多刊物中都介绍有调频发射器的实例，但大多数采用电容三点式电路和克拉泼振荡电路。这种电路虽简单，但它的频率稳定度不高，特别是在业余条件下，稍微动动电路板或天线位置，频率就改变了。在此笔者介绍一款用晶振稳频的调频发射器。
　　电路原理

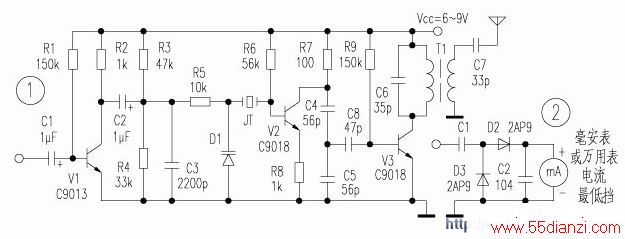

　　如图１所示，由Ｖ１及相关阻容元件组成一级音频放大电路，为调制级提供足够强度的音频信号。Ｄ１是变容二极管，其等效电容量随着两极所加的反向电压变化而变化，从而使晶振及外围电路组成的振荡器中心频率随之变化，达到调频目的。振荡器输出的信号经Ｖ３倍频、放大，再由调谐变压器完成匹配与滤波后输出。
　　该电路用了调谐变压器，因而在制作完后要调整其磁心，使之匹配。其方法是制作一个简易场强电路（如图２所示），接至变压器的输出端，调整磁心，直到电流表指示值最大为止。电路中所用元器件尽量使用高频特性好的元器件。晶振选用标称值为２９～３６ＭＨｚ之间的晶振，
