我们在设计楼宇对讲系统中，使用过多种受话器（话筒）电路，现用一种最简单的方法组成对讲电路，特点是简单、节能、成本低，而且效果不错。

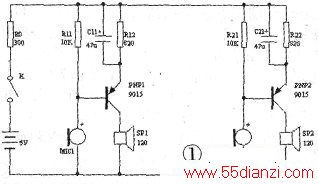

一、简易二线对讲电路
图1中MIC为驻极话筒，sP为120Ω耳机，二者即为普通电活手柄。普通驻极电容话筒的静态电流一般在0.15mA~0.35mA之间，在10kΩ电阻上产生的压降为1.5V—3.5V，所以9015发射极静态电流为1.1mA—3.4mA，满足三极管9015放大工作的需要。由与MIC相连的10kΩ电阻两端的压降做为偏压．省掉了常规接法中的耦合电容及三极管偏压电阻，电路得到了简化。
话筒MIC的语音信号引起本端9015三极管的电流变化．在RO(300Ω)电阻上产生电压变化信号，一部分电压变化信号进入另一端的三极管发射结进行放大，在耳机上产生声音输出。由于输出功率不大，耳机与话筒之间有一定距离(对于一般的电话手柄，此距离大于12cm)，传向话筒的回馈很小，不会引起啸叫，实际使用也无任何不适，所以不用消侧音电路。本电路无振铃．开关K闭合即可进行双方通话，语音清晰，噪音非常小。电源电流为2.2mA—7mA，平均电流只有4.5mA,极为省电。电源电压在4V~10V范围内均可正常工作(电压过高可能会烧掉MIC)。经实测，两对讲分机间的距离长达300m时仍可正常通话。如果再并联一组分机电路，可实现三方通话。

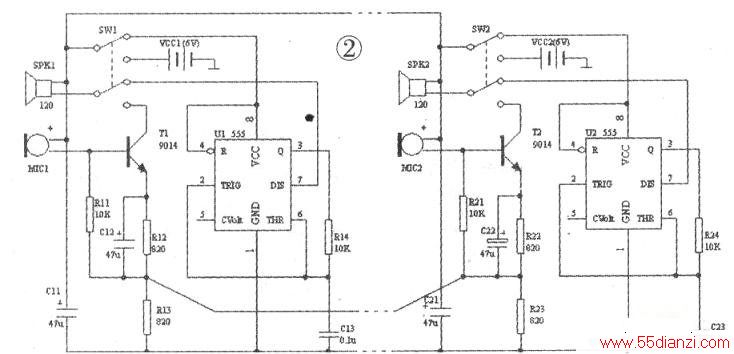

二、三线带振铃的对讲电路
把图1中的三极管改为NPN管，增加由555组成的音频振荡电路，并由双刀双掷开关sw进行选通，即构成图2所示电路。双刀双掷开关可使用电话机上常用的插簧开关，也可使用带锁按钮开关。
电路工作原理如下：
1．两分机都挂机时，电源VCC处于断开状态，整个装置不耗电。
2若左侧分机摘机，插簧抬起，左侧的电源通过导线向右侧供电，右侧的555振荡电路工作，SPK2发出振铃音，其频率为l/(1.4xR24xC23)=l/(1.4x10kΩxO.lu)=714Hz。同时，左侧也能听到较小的振铃音。
3．若右侧也摘机，插簧拾起，两侧的555都断开电源，两侧电源并联向通话电路供电，形成与图1相似的对讲电路，可进行双方通话。4．若一侧挂机，本侧插簧压下，本侧555电路工作，耳机发出振铃音。当另一侧也挂机时，回到1．状态，工作过程结束。
本电路中的电容C11和C21为电源去耦电容，用于消除长线供电造成的耦合噪声，保证振铃和通话的稳定性。电源电压vcc的范围可宽达4.5V—10V。电压越高则振铃声音越大。
本电路的振铃声由555振荡电路产生，音调单一。若换为音乐lC，则铃音更好。

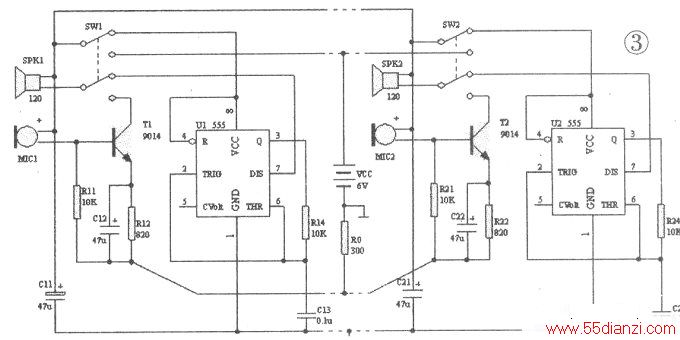

三、四线玩具电话电路
图2所示的电路需要两组电源，若改为四线，则可只用一组电源．R13、R23也可合并为一个电阻RO，如图3所示。电池vcc和电阻RO可装在一个小箱内，小箱上可设两个RJ11四线插座，分别用长线连接两个分机，即可构成玩具电话。用儿歌“打电话”音乐片代替555振荡电路，可使振铃音更具趣味性。
