电话作为当今信息交流最便捷的工具已走进千家万户，很多家庭甚至在一条外线上并接两部电话使用。怎样使这两部并机电语电能互相呼叫呢？这款电路经实物装配试验通过，并具有以下特点：1．不影响原并机功能，两部电话均可独立接听和拨打外线；2．外线来电时，电话Ⅰ、Ⅱ有一方摘机后，可随时呼叫另一方接电话；3．电路简洁，不需另外布线。
工作原理

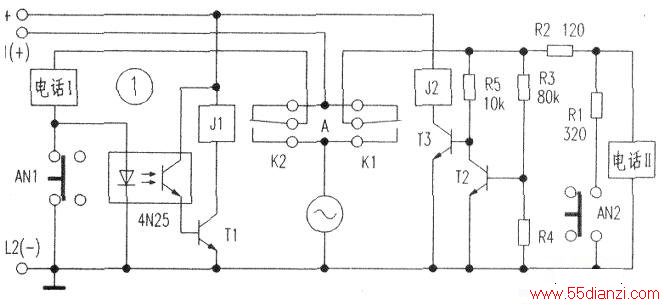

电路见下图，继电器J1、J2的转换性接点K1、K2使电话Ⅰ、Ⅱ接通外线L1、L2，当外线来电时，两部电话同时振铃，又能各自拨打外线。电话Ⅰ呼叫电话Ⅱ时，只需拿起话筒按下AN1，光电耦合器便串接在电话Ⅰ的通路中，并开始工作，T1导通，继电器J1吸合，接点K1转换位置使电话Ⅱ断开外线，接通交流36V而振铃(36V已能满足大部分电话机振铃电压的幅度要求）。Ⅰ方释放AN1，话机Ⅱ又接通外线，此时话机Ⅱ摘机后便可与外线通话。电路中，R3和R4将外线电路电压(挂机时约50v、摘机后约8V)分压，使T2,始终处于导通状态，T3处于截止状态，继电器J2始终使话机Ⅰ接通外线。当电话Ⅱ呼叫电话Ⅰ时，拿起话筒按下AN2，R1即并接在话机Ⅱ两端，、使其两端电压降低，同时R4两端的电压也降低，T2截止，T3导通，继电器J2吸合，接点K2转换位置使话机Ⅰ断开外线接通交流36V而振铃。Ⅱ方释放AN2，话机Ⅰ又接通外线，可与外线通话。

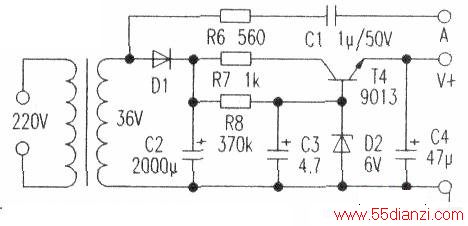

电源部分如下图所示，变压器将220V的电压降为36V，一路经R6、C1送给电话机作为振铃信号，R6、Cl起限流作用，可防止摘机后振铃信号损坏电话机的通话和拨号电路；另一路经半波整流、滤波稳压后作继电器的工作电压。
安装调试
J1、J2为小型5V继电器，R7为1kΩ／2W电阻，其他元件按图中所标值选取即可。
AN1和AN2为按钮开关．AN2接为常断状态，AN1接为常闭状态．AN2和Rl串接后并在话机Ⅱ的旁边，线路板放在话机Ⅰ的旁边。
安装时要注意外线的正负极不要接错。安装完成后，拿起话机Ⅱ的听筒，调节R4的阻值，使其两端的电压为0.7V左右、T2刚好处于导通状态即可。
