光纤通信实验电路

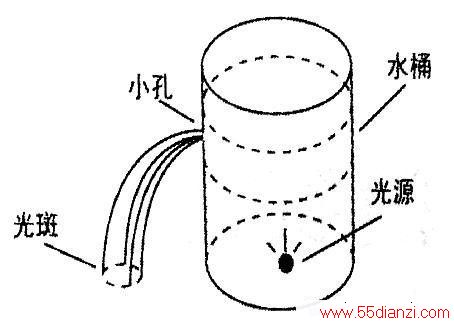

　　光纤传递光信号的模拟实验如下图所示。在盛满水的不透明水桶侧面开一小孔，并在桶底置一光源（电灯泡），灯泡通电后可以发现，在通过小孔流出的水流的落点处有一光斑，由此可知，光是能够转弯的。

　　
　　有关光纤通信实验的具体操作步骤如下：
　　

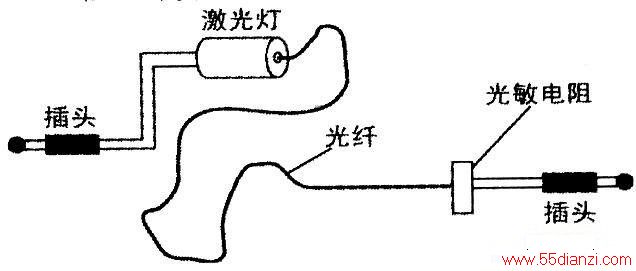

　　在“激光通信的实验”的基础上，取一根塑料光纤（可用拆下的市售塑料光纤花卉代替），将其两端的平面分别贴在激光灯发光孔和光敏电阻表面令其吻合（如下图所示），然后开机。如果光纤两端与激光灯和光敏电阻接触可靠，则喇叭定会传出清晰音乐声。
