目前，市面上有很多价廉物美的激光棒出售，其外形小巧精致，激光射出200米远的光斑仅十厘米左右，用作激光电话的发射器，效果良好。

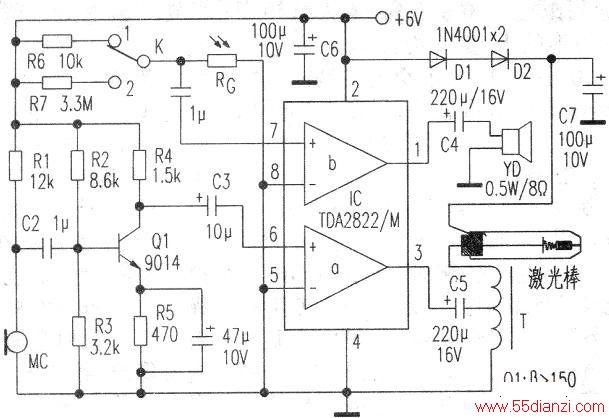

下图是激光电话实验电路原理图。该电路以音频集成功放电路TDA2822为核心，分为发射和接收两个单元。．在发射单元中，话筒MC将声波信号转化为电信号，经Q1前置放大后送到IC-a功率放大，输出信号加在变压器T上，从而达到用音频信号调制激光的目的。在接收单元中，因发射端的音频信号调制的激光照射到光敏电阻RG上，RG将光信号转化为电信号输入到IC-b中放大，直接推动扬声器发声。K为环境选择开关：置1时，接收器在高亮度环境中使用，如白天；置2时，接收器在低亮度环境中使用，如夜晚。
本激光电话所用元器件较少，但需保证其有良好的品质。T选用晶体管收音机输出变压器；MC为驻极体话筒；Rc为光敏电阻，用黑纸为其做一个罩，使之少受环境光的影响；其余元器件无特殊要求，按图中标称选择即可。
每套激光电话需制作两块如下图的电路。电路制作简单，在此着重讲解激光棒的改制。首先将激光棒后盖打开，取出纽扣电池，然后找一块橡皮塞子，在其中心插入一段硬质导线，使之塞紧于激光棒的尾部，硬质导线的一端正好压在棒内弹簧一片上。另取一段导线，一端压在橡皮塞边缘上使之与激光棒壳相连，激光棒外壳线接电源正极，中心线接T。使用时，仍需按下棒上的开关。
所有的电气连接完毕，即可通话试验（注意K置于相应挡位）。只要元器件无错焊、漏焊，均能一次性成功。笔者曾在夜间进行过300米左右的通话实验，语音清晰，效果令人满意。
