整个系统由—部主机和多部（可任意扩充）分机组成，主机可随时呼叫或将外线接入系统内任—分机，且可限制分机的外拨功能。

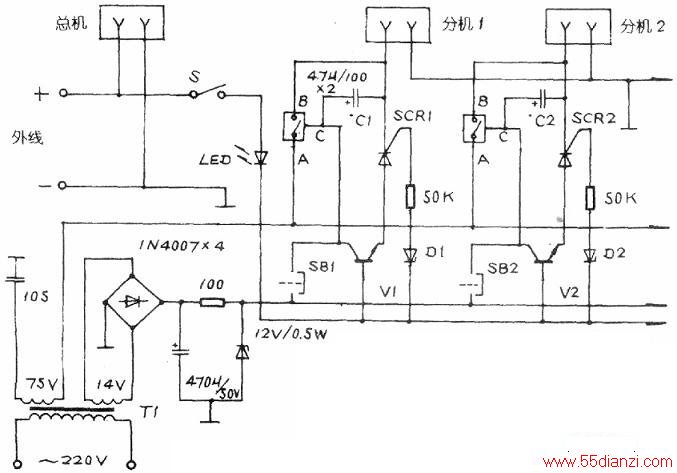

电路原理：下图所示电路只画出了两只分机的原理图。主机直接连于外线上，其中S为主机卡簧开关的联动开关。平时主机挂机，S断开，任一分机均未接入外线（限制分机拨出）。当外线来电（振铃信号）时，主机值班员摘机（此时S已将分机线与外线接通），询问对方要接入的分机序号。以分机1为例，值班员只需按下常开按钮SB1，220V交流电经T1转换为75V与14V两路低压交流电，其中14V交流电经整流、滤波、稳压后迅速给C1充电。模拟开关控制端C呈高电平，A、B端接通，75V交流电送至分机1内部，分机1产生持续振铃声（时间长短由C1容量决定）。
此时分机1若摘机，话机外线路端电压约为6V，稳压管D1被击穿，SCR1得触发电流而导通，外线电流经V1的be结至分机1内，同时ce结导通，C1迅速放电，模拟开关A、B端断开，铃流信号消失，分机1可与外线通话（LED因有电流而发光．指示分机在接话）。此时路端电压跌至3. 5V左右，若分机2再摘机，因3. 5V电压不能将稳压管D2击穿，所以SCR2不导通，话机无法得电工作。主机需要单独呼叫分机1时，只要先摘机，尔后按下常开按钮SB1，则分机1将产生持续振铃声，摘机即可与主机通话。

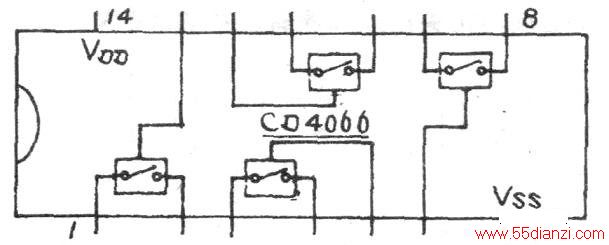

元件选择：V选用耐压> 100V的三极管，如3G1473。SCR选用导通电流为1A左右的可控硅。D1、D2选用4V/0. 5W的稳压二极管。模拟开关选用集成电路CD4066，该集成块各引脚如下图所示。其余元件无特殊要求，只要按图中所标数值选择即可。
电路调试：本电路主要检查的是所选用的稳压管击穿电压是否正常，若在接通后发现不能正常击穿，则要多换试几只稳压值相近的二极管。另外，C1、C2容量的大小将直接影响到分机振铃时间的长短，在实际制作时可根据需要自行设定，图中Cl、C2选用4.7μF/100V电解电容时，持续时间约1分钟。
