简单易制的充电催眠器

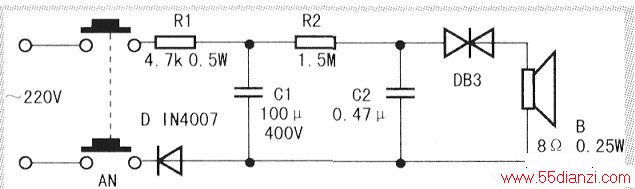

　　简易充电催眠器的电路如图所示。220V交流电源经D整流、R1限流后，在C1两端产生300V左右的直流电压。此电压经R2、C2、Qce结组成的振荡电路后，产生脉冲电流使扬声器B发出“嗒、嗒、嗒……”的雨滴声。随着C1两端电压的下降，雨滴声节奏逐渐变慢，直至C1电能耗尽而停止。
　　
　　此电路为瞬间充电，按下AN并保持1s以上，松开AN即可。电路工作时间与C1大小成正比，图中C1容量可使振荡电路工作40min。
　　
　　调节R2、C2值，可改变振荡电路输出频率，从而改变雨滴声的节奏，以达到适合自己的催眠效果。
