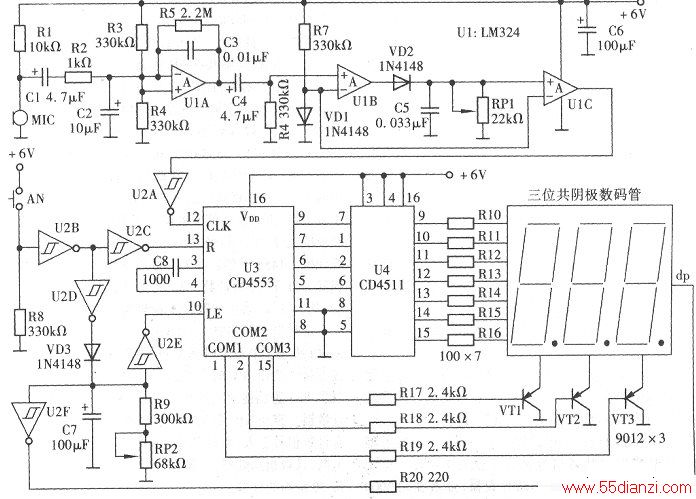

此电路原理图如下图所示。该电路主要由信号检测处理电路、延时复位电路及计数译码显示电路三大部分组成。
LM324( U1)为四运放集成电路，其中运放UlA等组在前置放大器。由话筒拾取的心脏跳动声音信号经UIA高增益放大后，输出至C4、R6组成两级整形电路，比较器UIB的输出信号被整形后，作为计数脉冲供计数电路计数。
图中R9、RP2、C7构成RC延时单元，作为整机电路的时间控制部件，适当调整RP2，可使延时时间达60s之久。
CD4553、CD4511及三位共阴极数码管构成了整机计数译码显示单元。CD4553为三位BCD码计数器，配合其第①、②、15脚和第⑤、⑥、⑦、⑨脚分别输出BCD码。
其第⑩脚为锁存信号控制端，高电平锁存，低电平送数。其第13脚为复位端，高电平有效。CD4511为4线/7段译码／驱动器，与共阴极数码管配套使用。
当按下AN时，系统复位，同时，电容C7充电至5.7V左右，V3第⑩脚为低电平，数码管显示为“OOO’’o松开AN，计数电路开始工作，C7通过R9、RP2放电，并维持第⑩脚为低电平，计数器送一数，显示器数字随心脏跳动而变化，C7放电至60s时，第⑩脚跳变为高电平，计数器计数锁存，显示器数字停止跳动，同时，U2F输出高电平，小数点被点亮，测量结束。再次按压AN可重新测量。
元器件选择：话筒选用高灵敏度驻极体话筒；电阻选用1/8W金属膜电阻；电容C3为涤纶电容，C7为钽电解电容；CD4553、CD4511亦可选用摩托罗拉公司的MC14553和MC14511；电源采用6V叠层电池。其它元件按图标注选用，无特殊要求。
调试方法：①延时单元的调试：反复调节RP2，使得从松开AN时起至显示器小数点被点亮为止，时间刚好为60s。②信号整形单元的调试：在完成步骤①后，将话筒固定于脉搏动脉处，按压AN，仔细调节PR1，达心脏每跳动一次，显示数字只加“1”。
注意事项：由于电路采用CMOS集成芯片，很容易受到其它电气设备的电磁干扰，所以，必须采取必要的屏蔽措施，以减少干扰。同时，话筒与线路板之间的连线不宜过长，而且要使用屏蔽导线，否则测定结果不准确。
