简单易制的电子疲劳消除器

　　电子疲劳消除器对腰酸背痛和消除疲劳有很好的效果，是家庭理想的保健用品。
　　
　　工作原理：电子疲劳消除器电路如理图所示。它主要由模拟声报警集成电路和升压变压器两部分组成。集成电路A是新颖模拟声报警器集成电路，它产生的模拟声报警信号经变压器T升压后，由电位器RP经电极a、b输出，加到患者肌体进行物理治疗。氖泡Ne用作输出指示。开关S2为输出波形选择。集成电路有三种波形输出：当S2拨向位置l时，A输出消防车“呜鸣”电笛声信号，患者感到的“麻、胀”感比较柔和；当S2拨向位置2时，A输出刑警车声信号，“麻、胀”感比较强烈；当S2拨向位置3时，A输出救护车双音信号，“麻、胀”感介于上述两者之间。

　　元器件选择，集成电路A采用常州半导体厂生产的LC179新颖模拟声报警集成电路。它系低功耗CMOS大规模集成电路，可产生3种不同的模拟报警声响。电路内部集成了大功率放大器，可以直接驱动负载而不需外接功放三极管。该集成电路采用双列8脚直插式塑料硬封装，其各引脚主要功能如下：①脚为振荡输出端OSC1；②脚为振荡输出端OSC2;③脚为电源负端VSS;④脚为功放输出端OUT;⑤脚为电源正端VDD;⑥、⑦两脚是空脚NC;⑧脚为选声端SEL。当SEL端接VDD时，电路发消防车声；SEL端接VSS时．电路发救护车声；SEL端悬空时则发警车声。
　　
　　氖泡Ne用手指示脉冲输出，可用NH-416型等红色氖气泡。RP采用WH9-KI型带开关小型电位器，Rl、l{2采用RrrX-1／8W型碳膜电阻器。C1用CD11-10V型电解电容器。S2为lx3拨动式小开关。T可用220V/6~9V、3—SVA小型电源变压器，将220V高压端L2作为输出端，原低压端L1接LC179的④脚。电源采用2~3节5号电池串联。
　　

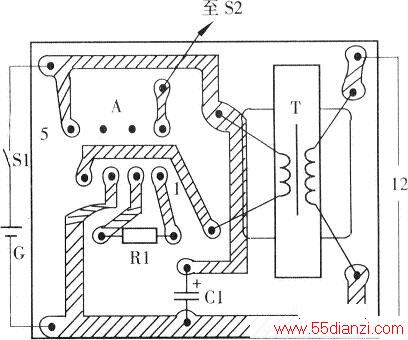

　　制作与使用：下图是印制电路板图。按图在印制电路板上装上元器件，只要元器件质。最无问题，连接正确无误，电子疲劳消除器即可成功。
　　
　　使用时，只需旋动电位器RP，合上开关S1，氖饱Ne即点亮发光，表明电路正常工作，a、b端已有脉冲输出。一手握住一个电极，另一电极接触肌肉酸痛处，将电位器RP由小逐渐调大，使肌肉有“跳”、“麻”、“胀”感觉即可，输出强度不要过大。每次理疗时间10~20分钟，一天的疲劳即可消除。a、b电极可用铜箔板制作，切成5分硬币大小，接上软接线。使用时，为了更舒适，可在电极与皮肤之间垫上几层湿纱布。在理疗过程中，还可以拨动开关S2，选择不同的电流波形，以适合自己的需要。
