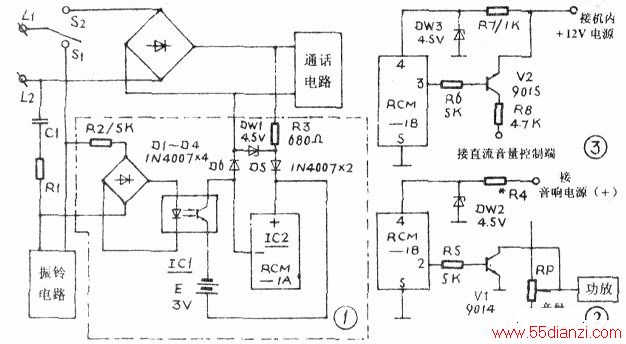

电话振铃往往被电视伴音或音响的乐声所掩盖，从而失去接听机会。而这款遥控音响静噪装置，当电话振铃或往外打电话时，音响便自动被调至音量最低位置，直至通话完毕，乐声自动恢复，电路见图。
工作原理：图①为电话机简化电路及其附加的遥控装置（虚线框内)，图②为装在音响中盼静音电路。RCM-1A和RCM-IB是微功耗超短波无线发射、接收模块。关于该模块的具体性能、参数，许多资料中已有介绍，本文不再赘述。
当电话正常挂机时，RCM-1A和RCM-1B皆处于静态，音响正常工作。来电话时，交流振铃信号经叉簧开关S1，由C1、R1、R2降压，D1～D4整流，02滤波后，使光电耦合器IC1内发光二极管发光，IC1内藏光敏管导通，接通了电池对RCM-1A的供电回路，RCM-1A向外发射超短波调制信号。RCM-1B收到发自RCM-1A的信号后，经内部解调、放大、检波、延时等一系列处理后，其②脚电平由低变高，③脚电平由高变低。V1导通，将音响功放的输入信号短路人地，音响被静音。摘机通话时，S1断开，铃流消失，IC1截止，E对RCM-1A的供电停止。此时，显闭合语机通话电路，经桥式极性转换电路后的8~10V直流电压在R3上降压，DW1稳压后，接替电池给RCM-1A通电，使其继续发射信号，音响继续静音。直至通话完毕，S2又断开，RCM-IA失电，RCM-1B②脚变为低电平，V1截止，音响开始放音。往外打电话时，工作过程与上述类似。
电路中，D5、D6为隔离二极管，是为防止电池向话机的通话电路放电而设。由图可知，仅在电话振铃时，RCM-1A才由电池E供电(电流仅0.5mA)，通话时，RCM-1A则由话机提供电源（如此小的工作电流对话机正常工作毫无影响），所以，电池有相当长的使用寿命，可用两节5号电池，或两只钮扣电池。RCM-1B工作电流也仅0.7mA左右，由音响内电源经R4降压，DW2稳压后得到4.5V直流电压供给。
图③为用于电视机等直流音量控制电路的静音连接法。RCM-1B接收到遥控信号时，其③脚电平由高变低，V2由截止变导通，强制电视伴音直流控制端为高电平，伴音消失。遥控信号消失时，V2复截止，伴音恢复。
元件选用与制作：RCM-1A和RCM-1B为配对购买的无线遥控接收、发射组件。多组同时工作时互不干扰。IO可用4N25、4N26、PC817等光电耦合器，Vl和V2应造用饱和压降小的三极管，否则会使静音不彻底。R4选取：当音响电源电压20V左右时，R4取2—3kΩ/0.25W;音响电源电压30—40V时，R4取4～6kΩ/1W。
制作时，因元件体积皆较小，RCM-1A为23x38×13mm3，RCM-1B为28x42x13mm3，所以可直接焊装于小型电路板上，置于话机内空余处。RCM-IB与V1或V2等则可直接搭脚焊接于音响内电路板上。本电路无需调试，装完即可工作。
