二、接收系统
1．工作原理

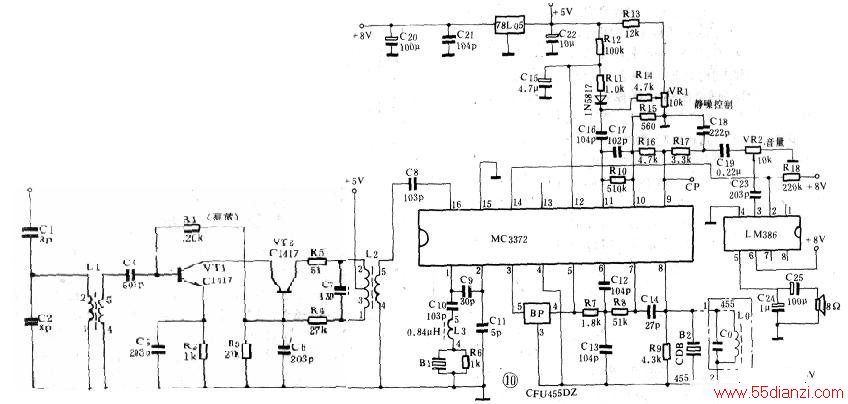

(1)接收电路上图是接收机电路图。为了提高接收灵敏度，增大通信距离，接收部分采用了共射一共基级联高频放大电路。该放大电路能较好地解决增益与稳定性之间的矛盾。它主要有以下特点：①VT1为共发射极（简称共射）电路，VT2为共基极（简称共基）电路，由于共基电路输入阻抗很低，当与其射电路相连接时，相当于共射放大器的负载阻抗很小，因此晶体管内部反馈影响减弱，甚至可不予考虑，故共射其基级联放大器稳定性很高。②该电路功率增益较大，因共射电路负载阻抗小，虽然电压增益小，但电流增益仍较大，而共基电路电流增益接近于1，但电压增益较大。因此，两者级联时，各自发挥长处，相当于电流增益和电压增益分别相加（用分贝数相加），这样功率增益较大。⑧该电路能保证小的噪声系数。共射电路输入阻抗高，可以保证放大器输入端有较大的电压传输系数，这对提高后级的信噪比是有利的。因为整机的噪声系数主要取决于整机的第一级噪声系数和功率增益。与单级共射电路作第·级时比较，级联电路的稳定功率增益较高，因此能降低整机噪声。这种级联电路通常又称为“低噪声电路”。该高频放大电路虽然只有一级高放，一级中放，但整机接收灵敏度实测均在0.5μV以下。
高频信号经VT1、VT2放大后，由L2第5端迭出放大的高频信号经C8送入调频中放电路MC3372专用接收电路输入端（第16脚）。MC3372芯片内部电路包括振荡器、混频器、限幅中频放大器、正交解调器、前置低频放大器，有源滤波器和静噪触发器等。MC3372第1、2脚外接B1(46.545MHz)晶体。C9为镀银云母电容，用作并联谐振的负载。电感L3和阻尼电阻R6的作用是保证46.545MHz本振频率的稳定工作。
47MHz的载频信号由天线进入MC3372第16脚混频器输入端，由3脚输出到外接455kHz的陶瓷滤波器，然后经5脚送给内部中放，R7、R8提供其内部直流偏置。正交解调器的第8脚需外接一个带阻尼电阻R9的陶瓷谐振器CDB455C16或谐振在455kHz的I，C槽路。8、7脚之间的正交电容器C14产生90度的相移。
由9脚输出的复原话音信号经过R17、C18进一步消除载频分量，经音量控制VR2进入到LM386放大后推动8Ω扬声器。接在11和10脚之间的外部电路是由RC元件组成的带通滤波器和AM检波器，可用来检验是话音信号，还是超过话音频带的噪音信号。这个信号加到12脚上作为静噪触发的控制信号。在12脚上所加的外部正偏置使静噪开关的第14脚断开；如果12脚被带通滤波器和AM检波器输出的噪声下拉到0.9v以下，那么14脚将内部的静噪开关短路接地。本机静噪的控制就是控制LM386第2脚电位的高低。因LM386仍与电源相通，虽然噪声信号被“静噪开关”关断，LM386无噪声信号输出，但仍有极细小的电流声，只有把耳朵贴在扬声器上才能听出来。同时，此种控制法消除了收、发开关转换时的“啾、啾”声，因而仍是一种实用可靠的静噪控制方法。
如果使用本电路传输数据（报警），商不是传输声音，则可将上图中MC3372第9--14脚全部元器件省略。
(2)传呼解码电路当接收机需要保密或超过2台以上（可以组成数万路）时，要应用解码器将发射机送来的编码信号解码，以便区分是哪一路信号。

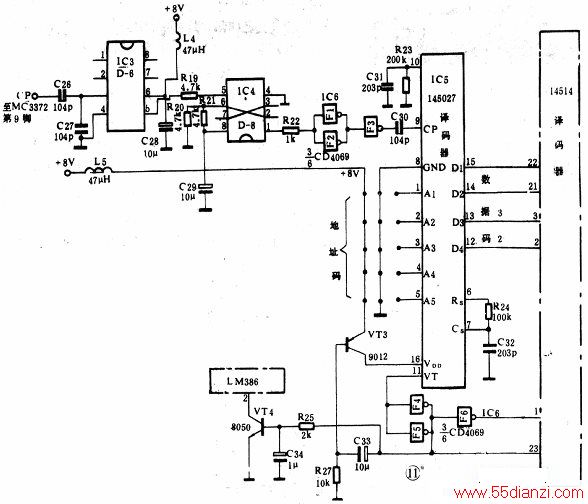

上图示出一种多路解码器电路。它作为群控集群无线网络使用的实用电路，既可直接作为语言BP传呼机使用，亦可作为群控报警器使用。下面介绍其电路原理。
IC3D-6放大器将从MC3372接收电路第9脚送来的解码脉冲进行放大，并由第5脚经R19耦合电阻将放大后的信号送进D-8整形器进行整形，还原发射机编码脉冲信号。由于D-8整形器输出还原的波形仅仅是脉冲宽度与数量的还原，对“形状”还不能实现全部还原，所以，采用CD4069反相器对脉冲波形继续整形，从F3反相器输出的波形参数完全符合要求。
IC5MC145027译码器对F3送来的编码信号进行识别，并在确认送来的脉冲形状（脉宽、高度以及间隔时间、数量等）完全符合本身振荡信号要求后方可进行译码。此外，还要求发射机编码器MC145026与接收机译码器MC145027的地址码完全一致，否则不能译码。译码成功后，MC145027第11脚VT总线端输出电．位由低变高，并维持到发射编码结束。当VT输出高电平时，F4、F5并联输出低电平，使VT3继续导通，同时使VT4由导通变为截止。由于音频功率放大器1．M386第2脚作为静噪控制端使用，所以静态接收机没收到信号或译码不对时，F4、F5输出为高电平，VT4处于导通状态，使LM386第2脚电位为零，LM386不工作。当译码成功时，VT4截止，LM386立即由“静止”转为工作状态。山于发射机又要发射编码调制信号，又要发射语音话音信号，将会产生干扰（扬声器一片音频振荡噪音，实际是编码脉冲信号），无法收听语言原音。使用时应该先发编码信号，自动打开使用者手中的接收机（即使VT4截止），然后关断编码信号，开始对着话筒讲话。实现上述功能需将VT4更换为可关断型单向可控硅，将电阻R25更换成一只lOμF电容器，利用电容两端电压不能突变的特性，控制可控硅工作。听完语言传达后，需使用者将总电源关断一次，以使可控硅恢复导通（可控硅只能利用负向脉冲关断），使接收机处于守候静噪阶段。如果你利用该电路制作报警器，可向话音电路送进报警信号即可。工作完毕后．VT3截止（C33产生负向脉冲）一次。MC145027失电，全部译码输出为0。

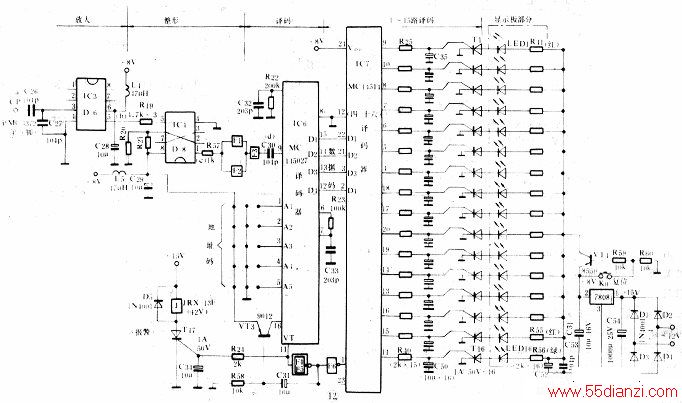

上图是利用接收电路扩展而成的多路报警器电路。信号的放大、整形、译码同前面完全一样，所不同的是．IC6译码器BCD输出按四位排列，其VT端的输出直接控制单向可控硅（普通型）触发端，MC145027一旦接到正确的译码信号，VT输出高电平．T17立即导通，带动继电器吸合，实现报警。同时，VT电位经F4、F5反相后，使VT3维持继续导通，IC6译码器不失电。F6输出变高，打开译码器MC14514的“门”，使MC14514能够接受MC145027输出信号。MC14514笫23脚输入端为低电平有效。
当MC14514输入端D1-D4接收到MC145027送来的数据电平时，相应的输出端1～16线只会有一位为高电平，其余均为低电平。输出的高电平经电阻R30（例如第6路报警时）向C40电容充电，继而使单向可控硅T6导通（并记忆导通），相应的LED6发光显示，说明第6路有报警。
由于发射信号发射时间很短，一旦信号发出后，可将发射机关断，这不仅能减少耗电，而且更重要的是能减少载波发射时间，使对其他无线电设备干扰几乎为零，进而使发射机应用区域扩大。信号停止发射后，MC145027“VT”端龟位恢复到零态，反相器F4、F5,输出变高。由于C31电容两端电压不能突变，所以F5输出变高时，也通过C31向VT3施加一个高电平，使MC145027有几秒时间的失电，强迫所有输出清零（因为MC145027输出有记忆，必须关断电源方可清除），以便接收下面的报警信号。如果不断开VT4(KO为清除可控硅电源按钮开关)电路，显示部分可控硅便会始终保持各自的状态，可以显示1-15路报警信号。如需清除显示，只要按动KO，使VT4截止，停止向显示电路供电，切断可控硅阳极电压，可使所有显示清除。
电路中LED16为零位显示器，说明电路工作正常。有报警时，LED16熄灭，相应输出端的LED显示。
多路报警器接收机一般制造成台式，如要使它更加美观，可适当增设时钟显示等功能。电源为交流、直流混用，以防停电。
