    现在,几乎家家都有红外遥控器,您有没有想过用控制彩电、VCD的红外线遥控器,再用红外接收头和几个电气元件经过您的简单制作。便能控制更多的家电,如:电灯、电风扇等。由于一体化红外线接收头种类繁多,质量和性能也不同。为此,本人选用市场上拥有量较多的三森和画佳红外接收头为主要元件,介绍几种由本人试制过的遥控距离为15米左右、使用家中彩电遥控器控制的电源开关电路。

    1、电路厦工作原理

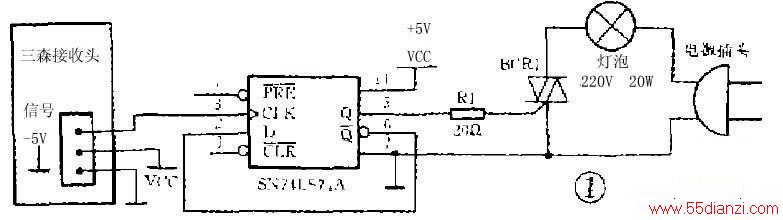

    图1是由三森红外接收头和双D触发器SN74LS74为主要元件制作的红外遥控开关灯电路。图中将D触发器的6脚直接接到2脚D输入端构成T 触发器。红外接收头静态时信号端输出高电平。此时无脉冲信号送到触发器时钟输入端3脚,2脚D端为高电平。5脚Q端为低电平。 双向可控硅BCR1不导通灯泡不亮。当红外接收头收到发射器发出的红外线脉冲信号时,红外接收头将输出标准的负脉冲编码信号。此脉冲信号从接收头的信号端送到D触发器IC1A的第3脚(即时钟输八端cLK),该负脉冲信号的上升沿使节T‘触发器翻转,此时2脚D端为低电平5脚Q端为高电平,双向可控硅导通灯泡被点亮。需要关灯时再按遥控器的任一键,接收头输出负脉冲使触发器再次翻转,此时5脚Q端为低电平, 双向可控硅BCR1不导通达到关灯的目的。此电路的特点是所需元件少,容易制作。

    456

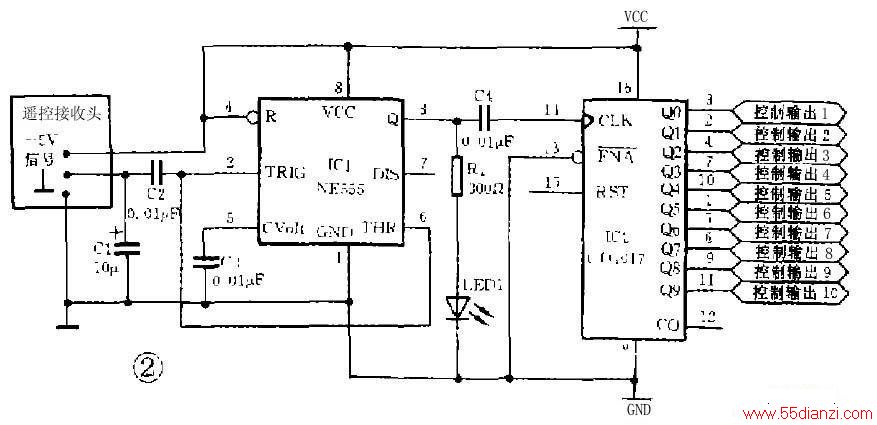

    图2是由画佳红外接收头配合NE555和十进制计数器cD4ol7为主要元件构成多路程序控制电路。

    456

    图中遥控接收头由于采用画佳接收头,所以在接收头信号端和地端并联一个电容器C1, 使得接收头输出的负脉冲幅度)从0.4V左右增大到4V以上:实验证明:C1如果选的太小会发生触发后状态不能保持的现象。C1选的太大又会出现触发失灵的现象; 一般选用10—47 F为宜, 图中C1选用10aF电解电容。当接收头接收到遥控器发出的红外线脉冲信号时,从信号端输出的负脉冲经c2耦合到Icl 2脚,IC1是由NE555接成的施密特触发电路,脉冲信号经过IC1整形后从3脚输出再经C4耦台到IC2的14脚CD4017时钟上升沿计数端、控制输出端Q0~.Q9从静态时QO为高电平其它全为低电平, 变为Q1高电平其它低电平; 此时与Q1联接的可控硅导通(图中省略没画)使与之相连的负载工作。当再次按下遥控器上的任一键时。电平变为Q2高电平其它全为低电平, 只有与Q2连接的负载工作;若继续按下遥控器上任一键,控制输出端会按上述方式顺序执行 当Q9为高电平时若再次按动遥控器,输出状态会周而复始变为初始状态, 即QO为高电平其它全为低电平。

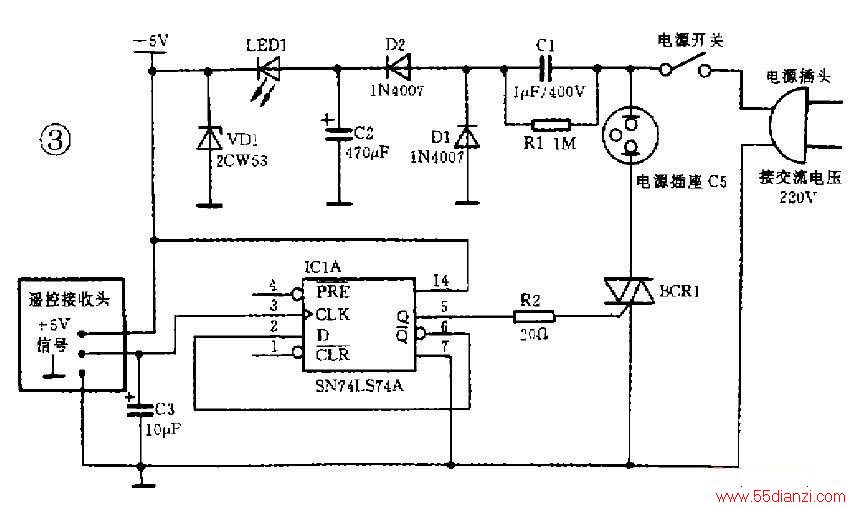

    图3是采用画佳红外接收头与州74Ls74配合制作的一个宴用电路。由于控制电路不需太大的电流又希望电路体积小价格便宜,所以本电路电源采用电容降压半渡整流电路, 由于电路板带220V市电所以在制作中应注意安全。使用时将需要遥控的家用电器的电源插头插入电源插座Cz即可。顺便说一下,遥控发射器各键的发射编码不同,所以各键的使用效果也不一样,对于图一中的简单电路使用频率效低的键效果较好(对图2、图3电路影响不大)。按键的手法对控制也有影响。
