一款立体声调频发射机的业余制作

　　这款立体声调频发射机具有线路简单、性能稳定、制作、调试容易、发射功率大、用途广等特点，非常适宜课余劳技制作。本机在+11V电压工作时，输出功率约2W，在+14V电压工作时，发射功率可达4W。
　　
　　电路简介
　　

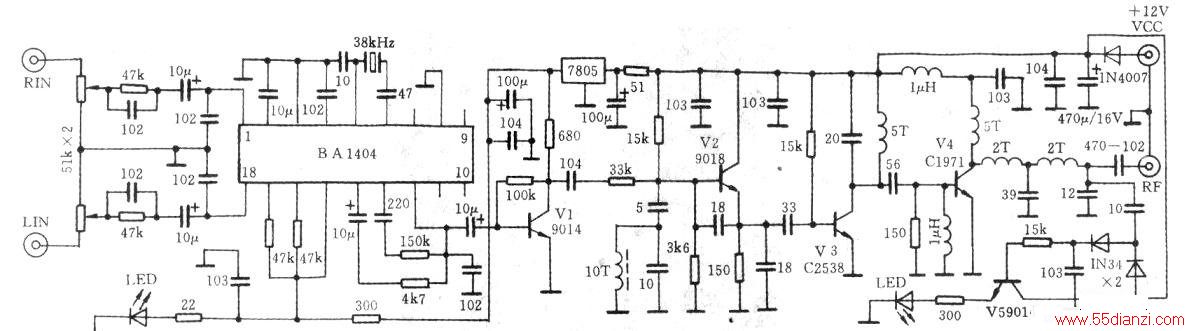

　　该机电路原理如下图所示。主要由立体声调制器，频率调制器、射频功率放大器、射频功率指示电路等组成。
　　
　　本机的立体声调制器采用性能好、外围元件少，集成度高的调频立体声发射机专用芯片BA1404（考虑发射频率的稳定性，该芯片内部的频率调制及射频放大部分没有使用）。由图可知，来自音源的立体声信号由电位器调节适当幅度后，分别由各自的RC网络组成的预加重电路耦合到BA1404的1、18脚。经BA1404内部左右声道放大器放大、平衡调制等处理后由14脚输出，并与13脚输出的19KHz导频信号一起组成立体声复合信号。该立体声复合信号经Vl等组成的电压放大器放大后送入频率调制电路进行频率调制，频率调制电路由V2等组成。它是一个工作频率相当稳定的改进型电容三点式振荡电路。振荡频率主要由基极LC参数决定。V3等组成射频功率放大推动级。集电极的LC构成谐振予88-108MHz范围内，以获得最大输出功率，V4等组成高效丙类射频功率放大器。放大后的射频功率信号经LC组成的滤波、匹配网络后进入发射天线向空中辐射。
　　
　　V5等组成射频功率指示电路。其亮度反映输出功率的大小。

　　元件选择和制作
　　
　　Vl、V5选用NPN型硅小功率三极管，如9014、9011等。V2选用fT≥500MHz的高频小功率管，如9018、9016等。V3选用fT≥500KHz、PCM≥600mw的高频中功率管，如BFR96、MRF571、C2538等。V4选用fT≥150MHz、Pcm≥10W高频大功率管，如C1971等。
　　
　　检波二极管用高频检波二极管，如WN34、2N60等。如没有，也可用高频三极管b、e结代用。电容除电解电容和立体声调制集成电路外围电容可使用涤纶电容外，其余均用高频瓷片电容。电感线圈除末级射频功率放大电路需用0.8-lmm漆包线在巾5mm圆棒上绕制外，其余均用0.31～0.4mm漆包线在φ3.5圆棒上绕制。其数据均附图中。天线按下图制作，发射天线与电缆需用阻抗变换器。

　　作与调试
　　
　　本机由于工作于高频状态，因此，在安装、焊接元件时各元件引脚尽量短。由于该机在较大电流下工作，必须检查所有元件数值和焊接无误后，方可接通调试。该机对电源要求高，电源宜用电压11-14V，电流大于1.5A直流稳压电源（最好用蓄电池）。
　　
　　先调试发射频率：断开末级射频功率放大器的耦合电容，然后，接通电源，开启立体声调频收音机，用无感改锥或塑料片调整频率调制电路Vl基极电感，避开当地调频广播电台，使之调到所需的频率上。射频功率放大电路的调整也较简单。按图2装一个射频功率检测器在射频输出插座接上50～75Ω/5w电阻，先用射频功率检测器检测V3集电极，调整V3集电极电感线圈间距，使检测器输出电压最大。最后，用检测器检测射频输出插座上射频输出电压，分别调整射频输出滤波匹配电感线圈间距，使检测器输出电压最高功率指示灯最亮即可。
　　
　　由于该机输出功率大，整机调试结束后，应通过50-75Ω专用同轴电缆将射频信号在室外发射，否则该机强烈的射频信号除产生自身干扰造成交流声大，失真或无声等故障外，还会使附近联机工作的CD、VCD机停止工作。
　　
　　该机的用途非常广泛，除可用来传送立体声音乐、广播节目外，还可作为传送远距离报警信号等。
