制作一款能延长投影灯泡使用寿命电路

　　自制液晶投影机（尤其是中低档的投影机）常采用低压卤素灯作为光源。低压卤素灯属于冷态灯丝，电阻都很小，由于开机瞬间的冲击电流很大，这是造成低压卤紊灯寿命短的主要原因。
　　
　　为此介绍一种能有效保护灯泡，延长投影灯泡使用寿命的电路。
　　
　　电路原理
　　

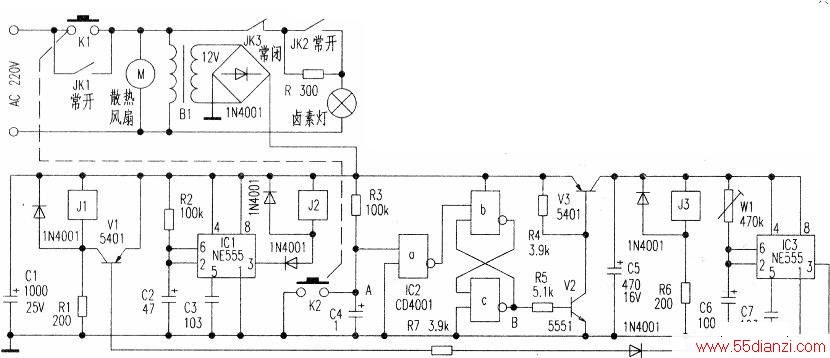

　　如下图所示，当按下电源开关K1时散热风扇M转动，变压器B1工作，使继电器J1吸合，JK1常开点导通短路开关K1，使电路保持导通状态。电源通过JK3的常闭点，电阻R向灯泡供电预热。R2、C2、IC1等组成延时电路，改变R2、C2的大小可改变延迟时间，本电路延迟约10秒盾继电器J2吸合，JK2的常开点导通短路电阻R，灯泡得到额定工作电压正常发光。
　　
　　R3、C4和IC2a组成RC延时电路，开机时电源经电阻R3给电容C4充电，A点呈高电平，经IC2a反相输出低电平，使IC2b、IC2c组成的R/S触发电路输出低电平，V2、V3截止。当按下开关K2时，电容C4放电，IC2a输出高电平，触发由IC2b、IC2c组成的R/S触发器翻转，B点呈高电平，V2、V3导通，在电容C5的两端得到约12V的电压，继电器J3吸合，JK3的常闭点断开；灯泡断电熄灭，而风扇M仍然继续转动给灯泡散热，防止温度过高烧坏液晶屏。由W1、C6和IC3组成的延时电路得电工作，IC3的③脚输出低电平，V1导通继电器J1释放，JK1触点断开，整机断电，完成关机动作。
　　
　　元件选择与调试
　　
　　电路中的电源开关可用电视机电源开关除去自锁弹片制得，J1、J2、J3选用12V/10A的继电器，R用两只600Ω／20W的电阻并联使用。电路只要安装无误，通电即可正常工作，最后调整WI改变IC3的延迟时间，使灯泡刚好冷却，电路才完成关机。
