制作一款维修电磁炉用的带漏电保护的过流保护器

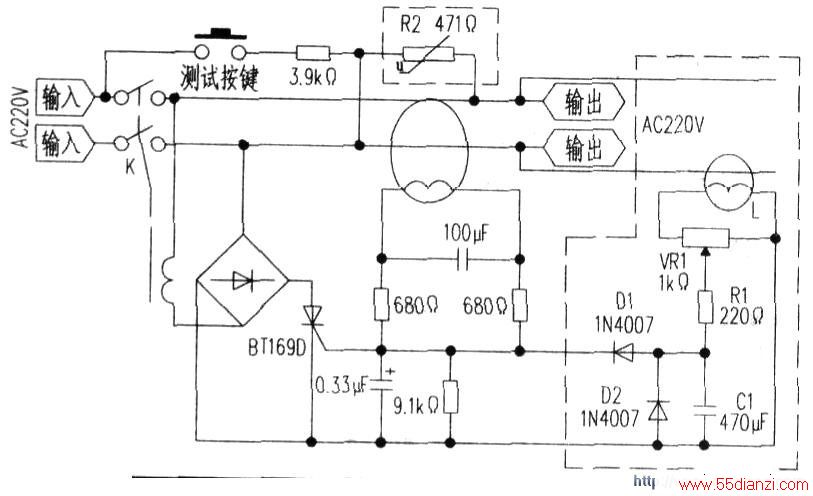

　　该保护器具有过流保护动作时间快的优点。其电路如附图所示。下面主要说一下添加的过流保护电路原理：当负载电流在正常情况下（即在负载电流允许的范围内），互感器L次级绕组的电压经vRl分压后。

　　达不到二极管D1的导通条件，故D1截止、可控硅截止。该保护器不动作，保护器输出端有正常的电压输出。当负载电流过大，互感器L次级绕组的电压升高。该电压信号经VR1分压后。通过R1和D1迫使控硅导通。并使其继电器动作。电源开关K跳闸。保护了后级的电器设备。

　　保护电流起控点通过调节VRl来确定。可以在输出端接2100W家用电炒锅。

　　将其中的挡位开关全部打开，调节vRl使其刚好进入过流保护为止。图中所加的压敏电阻R2起电网电压过压保护作用。

　　元件选择：互感器L可选电磁炉专用互感器，将其初次级线圈全部拆除；然后次级绕组用φ0.08mm的漆包线绕至300圈。初级用原来漏电保护器内部的一路主线直接穿过即可（即四分之一圈）。其他元件图上已标注。
