1、工作原理

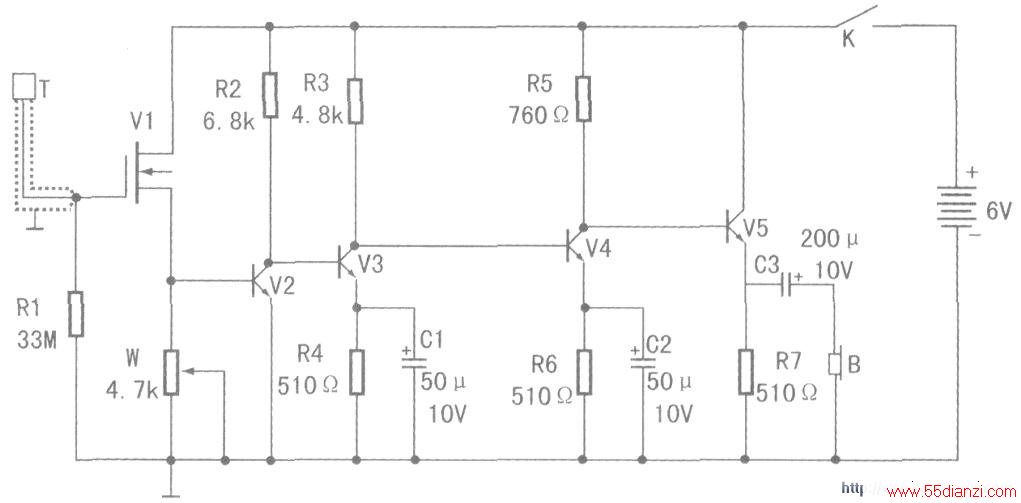

电原理图如图1所示。该寻迹器主要由天线T、场效应源极跟随器( V1)、电压放大器(V2—V4)、射极跟随器( v5)以及高阻耳机B组成。当天线感受到市电电源在电线产生的交变电场时,交变电场便在天线T上感应一个交变电动势,该电动势经放大后便在耳机B中产生交流声,交流声最强的地方便是电线的隐蔽处。
为了简化线路和调整,各级之间均采用直接耦合。为提高输入阻抗(以便和电容式天线相匹配),输入级采用了N沟道耗尽型3D01场效应管。这种管子栅偏压等于零时仍有0.3~1.2毫安的漏极电流IDSS(饱和漏电流)流过源极回路。IDSS在电位器W上产生的电压降随W阻值的改变而改变。当W的中心头位于图中所示的上端时,V1源极电压(即V2基极一发射极之间的电压)接近于零,此时,V2、V4截止,V3、V5饱和导通。当W的中心头向下滑动到某一位置时,IDSS在电位器W上产生的电压降使得V2开始导通,于是线路的工作状态发生如下变化:
其结果是使所有晶体管均转入放大状态。可见,电位器W实际上起着灵敏度调节器的作用。
2、元件选用及制作

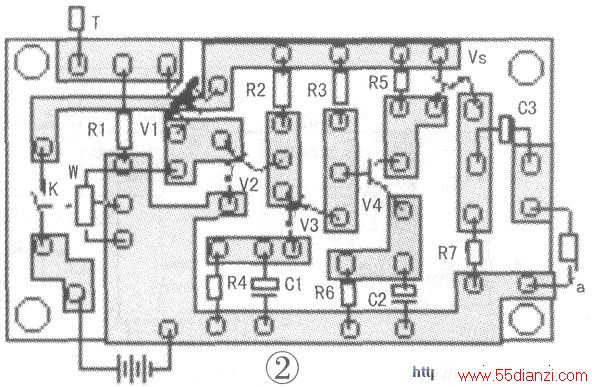

下图是该仪器的印刷线路板图。
天线T是一块20x30毫米的单面敷铜板,用普通屏蔽线的芯线作馈线,屏蔽层在天线的一端悬空,另一端焊在印刷线路板的地线上。天线的长度可根据用途适当选取。V1选用N沟道耗尽型内穿过。使用时,天线沿被搜寻的墙壁缓缓移动,当移动到电线隐蔽的地点时,市电电线上产生的交变电场便在天线T上感应一个交变电动势,该电动势经放大后便在耳机B中产生交流声(有时也夹杂着广播电台播送的节目声),交流声最强的地方便是电线的隐蔽处。使用时为了减少空间电场的干扰,提高工作的可靠性,搜寻工作应当在关掉电灯和拔掉室内所有电器电源插头的情况下进行。
寻找电线或电缆芯线断点位置时,把电缆的任一芯线接820kΩ、1/2W的炭膜电阻,电阻的另一端接到市电的相线上,其余芯线连在一起接到市电的零线上。然后把该仪器的天线沿电缆进行搜索,当耳机中交流声中断时,仪器天线所处的位置就是电缆电线的断点位置。作过多次实验,实际的断点位置和用仪器判断的断点位置相差都不超过2厘米,可见该仪器是寻找导线折断位置的有效工具。..3D01场效应管。V2~V5可用任何型号的硅小功率NPN型晶体管,只要VCEO≥6V、β≥20即可。B可用阻抗300Ω以上的任何型号耳机。W可选用任何型号带开关的电位器。电阻均为1/8W的炭膜电阻。只要所用元件满足要求,装好后不需作任何调整,仪器即能正常工作。
应当指出的是,由于MOSFET构造的原因,使用时要特别小心。管子存放时,应使MOS管栅极与源极短接,避免栅极悬空。尤其是焊接MOS管时,电烙铁外壳要良好接地,或者是电烙铁脱离电源后再焊接MOS管。焊接本电路时,最后一道工序再焊接MOS管。
3、仪器使用
室内寻找暗线位置时,可把天线固定在一根1.5米左右长的细胶木管的端部,馈线连同屏蔽层一起从胶木管内穿过。使用时,天线沿被搜寻的墙壁缓缓移动,当移动到电线隐蔽的地点时,市电电线上产生的交变电场便在天线T上感应一个交变电动势,该电动势经放大后便在耳机B中产生交流声(有时也夹杂着广播电台播送的节目声),交流声最强的地方便是电线的隐蔽处。使用时为了减少空间电场的干扰,提高工作的可靠性,搜寻工作应当在关掉电灯和拔掉室内所有电器电源插头的情况下进行。
寻找电线或电缆芯线断点位置时,把电缆的任一芯线接820kΩ、1/2W的炭膜电阻,电阻的另一端接到市电的相线上,其余芯线连在一起接到市电的零线上。然后把该仪器的天线沿电缆进行搜索,当耳机中交流声中断时,仪器天线所处的位置就是电缆电线的断点位置。作过多次实验,实际的断点位置和用仪器判断的断点位置相差都不超过2厘米,可见该仪器是寻找导线折断位置的有效工具。
