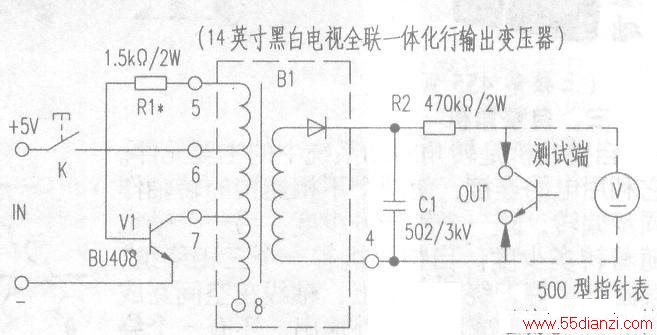

电路如附图所示。B1采用14英寸黑白电视机全联一体化行输出变压器，当电源开关K接通后，由R1、V1及B1组成的自激振荡电路开始振荡工作，这时B1的高压线圈经其内部的硅柱（二极管）整流后得到2300V左右的直流高压，再经外接元件C1滤波以及限流降压电阻R2限流后输出供测试元件用。本仪器采用+5V供电，输入直流电流250mA左右，输出高压2350V左右（约为空载），输出短路电流2mA左右，实际检测电流远远小于该值，非常适宜检测彩电电源开关管和行输出管的反向击穿电压( BVCEO)。
