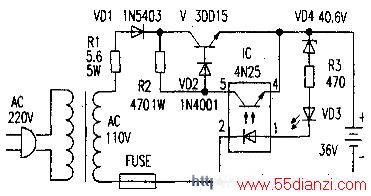

充电器是电动车的必备件，自制一台留做备用或取代损坏了的原充电器是很必要的。附图是一种自制的电动车电瓶充电器电路，制作容易，性能也能满足要求。图中B为一只成品220V/110V、150W变压器，变压后110V交流电压经Rl（限流）后，由二极管VD1半波整流为0.45×l 10=49.5V左右的直流电压，充电器就以该电压作为充电电源。
充电时，由于R2、VD2为调整管V提供基极偏置，因此V被导通后开始为电瓶充电。随着充电时间的延长，电瓶的端电压渐渐升高，到充满的电压值时，将击穿稳压管VD4回路，VD3点亮；同时光电耦合器IC触发导通。此时由于IC输出管导通后的导通饱合压降很低，相当于将V基一发射极短路，于是V截止，停止向电瓶充电，从而保护电瓶不会因过充而损坏。电路中VD4串入偏置的作用是为了使IC导通后的饱合压降明显低于调整管V的偏置压降值，从而使V此时能可靠截止。制作时，调整管V应加装散热器。
