简单易制的十米机功放器

　　在不少的业余无线电爱好者（即HAM，俗称“火腿”）手中部有一台成品的或自制的小功率十米(29.6MHz)手机或者台机。十米机是一种价廉物美的远距离调频(FM)收发信设备，在传播好的情况下（如春夏季节），2～3W的功率就可以作远距离通信。但是在传播欠佳的情况下（如秋冬季节）原有的功率就显得无能为力了。为了减轻HAM个人的投资井继续发挥十米机的余热，特制作了一只简易功放机，现介绍如下：
　　

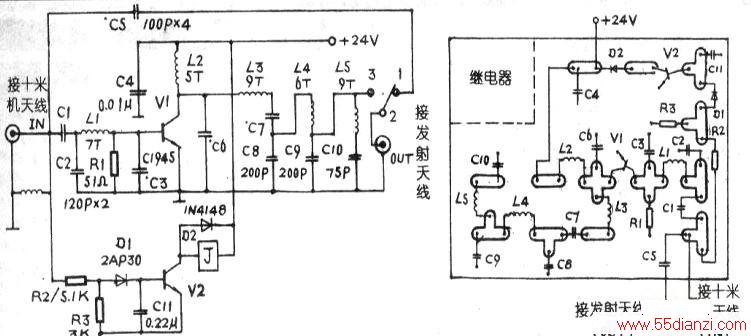

　　电路原理：当十米机处于接收状态时，功放无射频功率输出，V2处于截止状态，继电器J的1、2触点接通，将功放输出端天线接收的信号通过c5直接送到十米机的天线插口，这时的功放处于接收状态。当十米机接收到信号时射频信号一方面通过D1和C11变换成直流，使V2从截止转换到导通状态，J的常开触点2、3吸合，使功放处于发射状态；另一方面，射频信号通过C1、C2、C3和L1等组成的输入匹配网络加到丙类谐振功放器高频管VI的基极，功放后的高频信号通过C6一Cl0和L2一L5组成的输出匹配与滤波网络、吸合的2、3触点，加到接续器输出接口，接收状态自动转发射状态。电路图如下左图，下右图是印板图。
　　
　　元件选择：奉电路对各元件没有什么特殊要求，各数据已在下左图中标明。V1使用的是价廉的C1969，要加散热片，该管在十米机上使用一般不易烧坏。L1一L5用φ0.7mm漆包线在3mm钻头上密绕脱胎而成。
　　
　　安装与调试：按电路图正确安装，一般情况下一次就能成功。此机调试非常简单，只要在发射天线输出端接一只63V/O.15A小电珠、串40Ω／1W电阻组成的假负载，然后分别调整L2一L5电感量的大小，使小电珠最亮即大功告成。为了防止自激的产生，请在十米机天线中心头与地之间串一只5—9T的空芯电感线圈，制作同L1。另外，如果把L2改为7T;L3改为12T，L4改为9T;L5改为12T后，输出功率还可有所增大。
