自己动手制作50W胆石功放

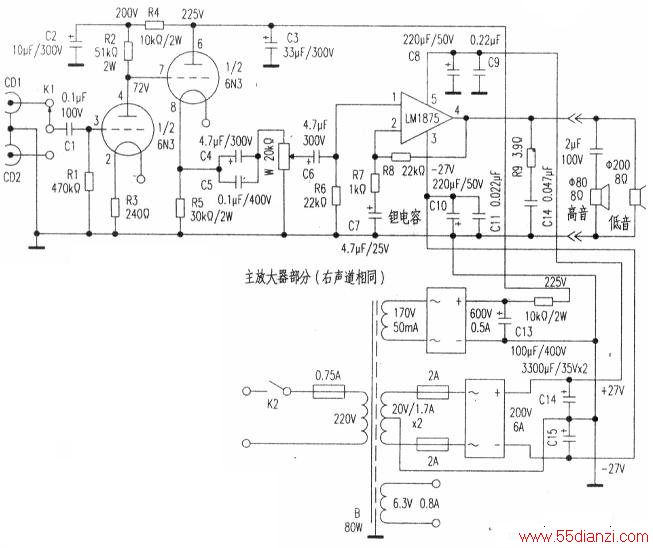

　　用较成熟的LM1875集成功放块来做这台胆石功放。电原理图如图所示。
　　
　　用玻璃纤维板加铆钉制作电路板，要用厚为1.5mm的板材，太薄了强度不够。板的面积160mm×200mm。根据原理图要求，笔者用铅笔根据元件所在位置画图，再打孔。用中1.3mm的空心铜铆钉铆好，集成功放块、桥堆、保险丝和散热板支架不用铆钉。
　　
　　基板加工好后开始焊接。
　　
　　此台50w胆石功放，是由1只6N3作胆前级，其中一半6N3做放大，一半6N3做阴极输出。为什么阴极电阻R5很大?因为阴极电位高了，才能和放大管板极电位接近。V1板流约2.6mA，V2板流约2.4mA，工作在放大区内。
　　
　　后级集成功放(LM1875)增益可以小一些，R7采用了1k0电阻。因为胆前级输出电平很高，足以推动后级满功率输出。两个集成功放块（LM1875）散热板尽量用得大些，以利于散热。
　　
　　本机音频输入灵敏度150mV—200mV，输出功率2x25W。
　　
　　DIY成功，难度不小。喜欢胆石功放机的音响爱好者，可以参照制作。
