此音箱的后级功放IC(TA7270)和其他元件是从一台报废的PHIUPS车用79AC658/80S收放机上拆下的。因为音箱实在太小,所以只好把拆下的各元件合理紧凑地做到一块3cmx4cm的敷铜板上,散热片仍用原机上的一块2cmx4cm的铝合金板。在音箱的后面开洞装了一只100kΩ的双联同轴电位器作为音量调节用。
原机电源用的是12V直流,在电脑机箱后面板装了个插孔与机箱内的12V电源线相连。
美中不足的是低音不好,毕竟扬声器太小了(φ5.6cm/4Ω/2W),不过对于一船的听众来说还是不错的!

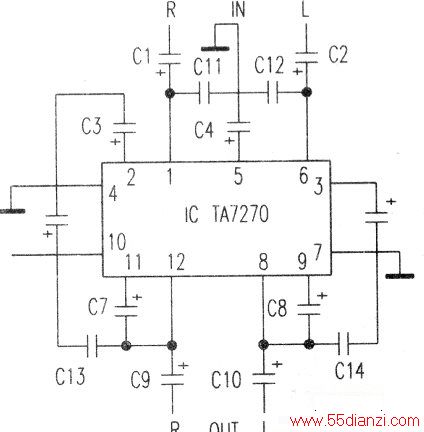

各元件的选择:lCTA7270(12脚单边);电容:100μF/16Vx4(C3、04、C7、C8)、0.22μFx2(C1、C2)、4.7μFx1(C6)、1000μF/16Vx3(C5、C9、C10);瓷片电容:1000pFx2(C11、C12);涤纶电容:0.15μFx2(C13、C14)。
