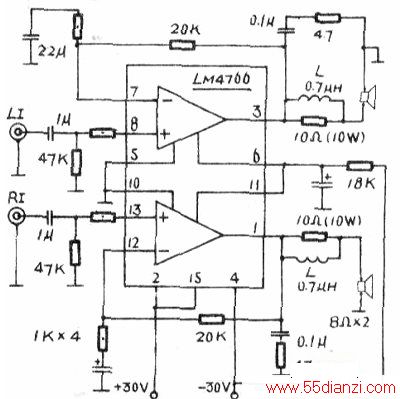

此电路极其简单，仅比傻瓜功放多了几个电阻电容，因此制作起来非常方便。在图中，两个输入耦合电容最好用钽电容或CBB电容；Rl、R2为10Ω/10W的大功率电阻；L为电感，用φ1.2mm的漆包线在大功率电阻上绕10圈即可，其作用主要是来防止高频自激。对电源电路发烧友们都轻车熟路，不用再多费唇舌。此外，LM4766的6脚、11脚分别为两路功放的静音端(MUTE)，当静音端被拉出大于0.5mA的电流时，输入信号就被截断，功放无输出而处于静音状态。利用静音功能可以消除电源通和断时对您心爱的喇叭的冲击。
接上电源、音箱和CD机就可以试听了。其主观感觉真令人耳目一新，声音非常细腻柔和，低频的推动力也很好。原先的LM3886虽好，但和LM4766比起来，前者的中高音略显发毛、冷淡，而LM4766却将中高音播放得柔和至极，细腻如丝、沁人心脾，颇具甲类功放的特色，是欣赏音乐的理想选择。
该lC功放唯一不足的就是功率稍小(40W×2)，播放大动态家庭影院时略感底气不足，但从个人小房间欣赏音乐的角度来讲，已经是足够了。
