自制优质前级音调电路

　　购得一片优质前级音调板套件。因整机升级，对音调板与整机一体化处理进行仿造重制，现将电路原理及参数介绍如下。
　　
　　此线路可对25Hz、200Hz、1kHz、lOkHz、16kHz频率点进行±18dB的提升或衰减，输出级采用交叉耦台互补射级跟随器，对称性好、频响宽、噪声低、失真低。
　　
　在重制过程中作了以下改进：
　　
　　1．将原一体电源部分移出单独处理，对电源滤波电容实施多规格并联。
　　
　　2．第一级输出交连电容改为1μF钽电容，音调部分的高频电容改为同规格银云母，中低频改用同规格威马电容。
　　
　　3．将运放5532换用AD827，高频得到明显提升，中频更显亮丽，低频延伸更强，控制力更好。
　　
　　建议：　　
　　
　　1．两片运放±电源供电前加人100μF+0.1μF并联作去耦处理，对抑制背景噪声有作用。
　　
　　2．本线路输入前加一级小信号放大效果更好。
　　

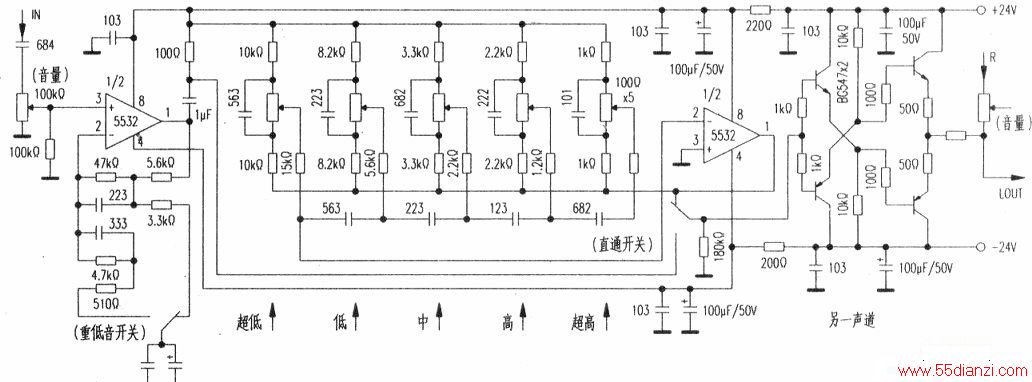

　　注意图中2200电阻功率不小于1/2W、BC547、557可用A733C945代换。
