6P3P并联20W功放实验

　　在音频放大器中，将上一级放大器输出的讯号输送到下一级放大器的方法有阻容耦合、变压器耦合、直接耦合三种方式。
　　

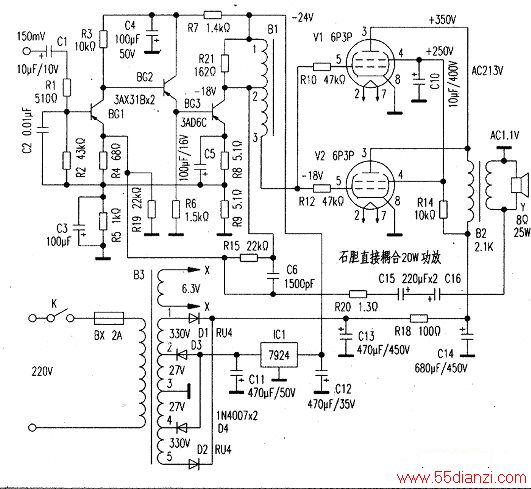

　　由于电容及（变压器的）电感均为非线性元件，在频率低端和高端都会使传送到下一级的音频记号发生畸变，即产生失真。从而使不失真的音频频率范围减少，即频带变窄。直接耦合则能将音频讯号原原本本地传输到下一级放大器，使得所有频率都能毫无畸变地进行传输，因而频带很宽、失真很小。下图示为一个典型的石、胆直接耦合放大器。
　　
　　BG1、BG2、BG3（三管都为绿点）均为PNP半导体三极管。音频讯号输入到BG1基极，经放大后从集电极输出，直接耦合到BG2基极；BG2为射极跟随器，经该级进行电流放大并变换阻抗后的讯号，从发射极输出直接加到BG2基极：经BG3放大后在自耦输入变压器B1的1、3两端形成的18V激励电压，直接加到功率电子管V1、V2栅极，经输出变压器B2输出21.6W音频功率。
　　
　　V1、V2两个电子管并联使用，工作于甲1类放大状态，屏极电压为350V，帘栅压250V，栅偏压为- 18V，输入音频电压（有效值）18V，每管输出功率10.8W，两管合计输出21.6W。为了防止自激，在两管的栅极上各串接了一只47kΩ的防振电阻。栅负偏压由BG3集电极上的-18V电压直接取出通过B1绕组2-3，再经R10、R12加到两只功放管栅极。
　　
　　本电路有三路负反馈：第一路由接在BG3发射极电路的R9上取出讯号电压通过R2、C2加到BG1基极；第二路从BG3集电极取出讯号电压经R15、C6加到BG1发射极。第三路音频讯号从喇叭Y两端取出，经C15、C16、R20加到BG1发射极。经上述三路负反馈调节后，电路工作更稳定、失真更小。输入讯号从MP3等输出端取得，音量、音调调节均在前置放大器中完成。

　　元器件制作

  1、电源变压器B3初级用φ0.59mm导线绕660匝，次级灯丝绕组用φ1.2mm导线绕990匝，次级高压绕组1—2用φ0.31mm寻线绕990匝．2～3～4用φ0.59mm导线绕81+81匝，4-5用φ0.31mm导线绕990匝。铁心：舌宽40mm．叠厚75mm，E1型矽钢片，铁心对插。
　　
　　2、输入变压器B11~2端用φ0．55mm导线绕274匝。2~3端用φ0.13mm导线绕1920匝。铁心：舌宽19mm，叠厚28mm。
　　
　　铁心顺插，磁隙处垫0.5mm厚纸片。
　　
　　3、输出变压器B2初级用中0.23mm导线绕4000匝，次级用φ1.0mm导线绕266匝。
　　
　　铁心：舌宽34mm，叠厚35mm。El型矽钢片，铁心顺插，磁隙处垫0.5mm厚纸片。
