此款点频接收自动扩音开关机，用在农村广播室，可彻底取代传统的镇一村广播馈电线，使村村通CATV网络和村广播室的扩音设备得到充分利用。同时取代了镇（广电站）机房内庞大的扩音设备，减少电能消耗，从而减少了重复投资，节省了维护费用。

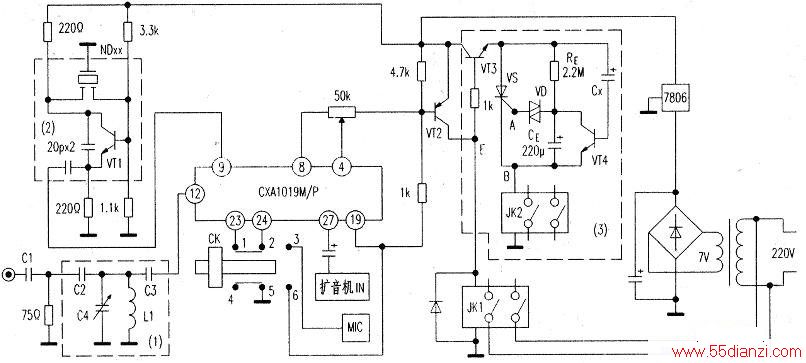

自动扩音开关机为FM点频接收开关机，其电路如图所示，自控接收电路由CXA1019M/P-担任，其特点是内含调频高放、混频、静噪、AFC、LED调谐显示驱动及电子音量调节、音频功率放大等单元电路，其中19脚为LED调谐显示驱动，即有信号时为低电平（近似为零），无信号时为高电平（近似为+B），这正是我们所要利用的。
工作原理
1．接收电路由CATV网络传送来的调频广播信号，经虚线框(1)内的窄带滤波器，滤出所需要的接收频率，送到CXA1019M/P集成电路内部的高放电路。
2．自动开关电路由CXA1019M/P、VT2、JK1等元件组成，当从CXA1019M/P⑩脚输入低于本振频率10.7MHz的调制信号时，CXA1019M/P（19）脚由高电平转为低电平，VT2导通，继电器JK1吸合，此时扩音的低压接通。
3．自动延时高压开关电路由虚线框(3)内的VT3、VT4、vs、VD、JK2等元件组成。JK1吸合的同时E点的电位升高，VT3基极为高电平而导通，向Cx充电，在Cx充电的瞬间VT4基极为高电平，VT4导通，使CE两端的电压近似等于零。当Cx充电完毕后，VT4因基极电位降低而截止，此时定时开始。
VS可控硅加电后并不导通，仅有微弱的电流通过RECE、JK2回路对CE充电，此时JK2不工作，经过一段时间，电容CE两端电压上升到VD击穿电压与vs触发电压之和时，vs导通，JK2工作（吸合），设备的高压延时接通。延时时间取决于RE.CF,的时间常数，电路中RE取2.2MΩ，CE取220μF，延时时间约为7分钟。
4．为提高自动扩音开关机点频接收的稳定性和抗干扰能力，在CXA1019M/P输入回路中采用点频滤波方式，见图虚线框(1)，由C2、C3、C4、L1元件组成并加以屏蔽。本振回路（在CXA1019M/F外）采用外频输入方式，见图虚线框(2)，加大了本振幅度。本振电路中采用的声表面谐振器(ND××)可使谐振点频的稳定性达到10的负5次方级。
5．CK琴键开关为村部紧急通知或自办节目而设。当按下琴键开关CK时，开关的2与3、5与6连接，VT2基极得到低电位而导通，JK1吸合，同时重复“3”的工作过程，此时话筒信号通过CXA1019M/P（24）脚输入．由CXA1019M/P（27）脚输出的大于500mW的音频功率注入扩音机线路输入口。
足以推动扩音机了，阻抗也匹配。当弹出琴键开关CK时，CK的1与2连接，VT2基极的开关信号由CXA1019M/P的19脚控制，从而达到自动控制的目的。
元件的选用
1.C1选用1000pF/2kV耐高压无极性电容。
C4用27-47pF可变电容。L用+0.47mm漆包线在φ5mm的圆棒上绕5～6圈脱胎使用，引脚线应尽量短一些，焊接后稳定牢固。
2．NDx×选用国产声表面谐振器，谐振频率需达10负5次方级，否则与发送端送来的调制信号不一致而串台，即误动作。
3．JK1、JK2选用SJD-6V-10A双触点继电器。
VT2、VT3、VT4可分别选用3CK4、3DK4或选．A9015、C9018。
4．vs选用SCRlA高灵敏度、压降小于0.7V的可控硅，VD选用击穿电压为4.5V的触发二极管。
5．VT1选用fT≥250MHz高频管。
