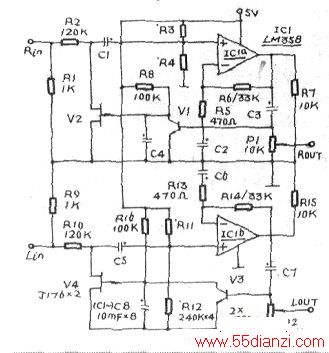

此放大器的双通道用一片LM358就可完成。动态范围大干50dB，输出波形的失真可以忽略不计。它具有启动快、缓慢衰落等优点。可输入40mV一20Vp-9和输出0一1.2Vp-p可调电平，单电源供电，电流消耗小于ImA(5V电压)。图中Q2、Q4为P沟JFET，它与R2、R3、R4(Rl0、Rll、R12)构成等效电阻分压器，接人输入回路。当输入电平低于40mVp-p时，输入均等的在R2、R3与R4之间分配。ICla的输出幅度不足以大到使正峰值检测器Q2导通。结型场效应管的栅极拉到+5v，使其沟道央断并从漏极到源极产生一个非常高的电阻。
这基本上把它从电路中去掉。
在输入电乎高于40mVp-p时，Q1在ICla输出的正峰值导通，降低结型场效应替的栅极到源级电压。沟道电阻用来减小并衰减输入信号，以保持IC1a输出在1.2Vp-p左右。
图中的电路用300Hz~30kHz、40mV～20Vp-p和54dB的正弦波输入来测试。它把输出电平保持在1.2Vp-p±0.5dB，这与输入波形相比没有明显的失真。输入信号为40mV～20Vp-p时，在结型场效应管(VDS)上测得的信号幅度小于20mVp-p。
该电路原出自JOSEPHlPGEORGE之手。经笔者进行适当的改动，VGS(Off)为5V或更低值的其它结型场效应管，如；2N5019、2N5116应用在此电路同样工作良好。如果要选用VGS{OFF)较高的结型场效应管，如2N3993之类，将电源电压提高到12V即可，
