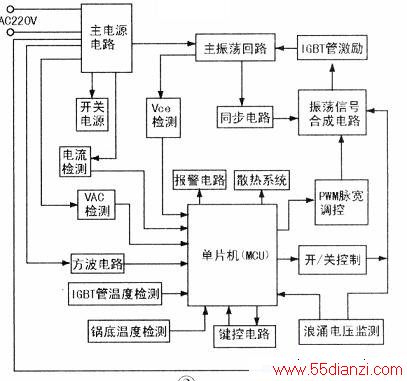

康宝C20系列电磁炉主振荡回路主要由线盘L4、高压振荡电容C3、IGBT管Q1组成，如下图所示。
DB为整流全桥，L2为滤波电感，C2为高压滤波电容。
在t1~t2期间，当开关脉冲加至Q1的，G极时，Q1饱和导通，电流il流过L4，由于线盘存在感抗，不允许电流突变，所以在t1～t2期间，i1随线性上升。在t2时刻，脉冲结束，Q1截止，同样由于感抗作用，i1不能立即变为0，于是向C3充电，产生充电电流i2。在t3时刻，C3中电荷充满，电流变为0，这时L4的磁场能量全部转为C3的电场能量，在电容两端出现左负右正且幅度约为峰值电压，这时在Q1的c、e极间出现的电压为逆程脉冲峰压与电源电压之和c在t3~t4期间，C3通过L4放电完毕，i3达到最大，电容两端电压消失，这时电容中的电能又全部转化为L4中的磁能，因L4的感抗作用，i3不能立即变0，于是L4两端电动势反向，即L4两端电位左正右负，由于阻尼管D11的存在，C3不能继续反向充电，而是经过C2、D1形成电流14。在t4时刻，第二个脉冲开始到来，但这时Q1的Ve为正，Vc为负，处于反偏状态，所以Q1不导通，待i4减小到0时，L4中的磁能放完，即到t5时刻，Q1才开始第二次导通，产生15，随后又重复i1~i4过程，这样就在L4上产生 了和开关脉冲f（20kHz~30kHz）相同的交流电流。
在高频电流一个周期里，t2～t3期间的i2是线盘磁能对电容C3的充电电流，t3~t4期间的13是逆程脉冲峰压通过L4放电的电流，t4～t5期间的i4是在L4两端电动势经过C2、D11形成的阻尼电流。
Q1的c、e极间电压变化：在静态时，Vc为输人电源经过整流后的直流电源；在t1～t2期间，Q1饱和导通，Vc接近地电位；在t4~t5期间，阻尼管D11导通，Vc为负压（电压为阻尼二极管的正向压降）；在t2~t4期间，也就是LC自由振荡的半个周期，Vc上出现峰值电压，在t3时刻Vc达到最大值。
上述分析说明两个问题：一是在高频电流的一个周期里，只有i1是电源供给L4的能量，所以i1的大小就决定加热功率的大小：同时脉冲宽度越大，t1～t2的时间就越长，i1就越大，反之i1就越小，或要调节加热功率，只需调节脉冲的宽度即可；二是在C自由振荡的半个周期内，会出现峰值电压，此期间Q1应截止，也就是说在此时间段不能加脉冲给Q1，如果峰值脉冲还没有消失，而开关脉冲又提前到来，这时就会出现很大的导通电流烧坏Q1，因此，必须使开关脉冲的前沿与峰值脉冲后沿相同步。
提示：Q1、C2、C3、DB均为易损元件，实修时一定要换为正品元件，以防再次损坏。IGBT管建议采用德国西门子、日本东芝或美国仙童公司的产品。因C2、C3工作于大电流、高电压快速充放电状态，应选用105℃高品质高温电容（普通电容为85℃）。
