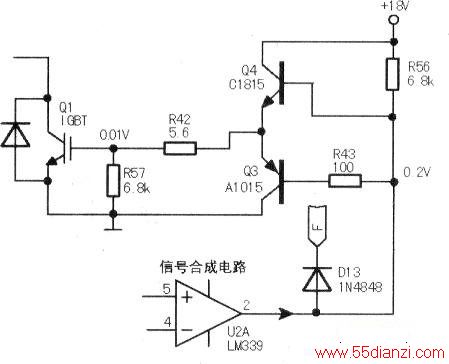

此机的信号合成电路输出幅度约4.1V的脉冲信号,由于该电压不能直接控制IGBT管的饱和导通与截止,所以必须通过由Q3、Q4等元件组成的激励电路来驱动Q1,如下图所示。该电路工作过程如下: 当信号合成电路输出正脉冲信号时,Q4导通,18V电压通过Q4直接加至Q1的G极,Q1导通;当输出负脉冲时,Q3导通,将Q1的G极电压拉低,使IGBT管迅速进入截止状态。
