康宝C20系列电磁炉主电源电路工作原理

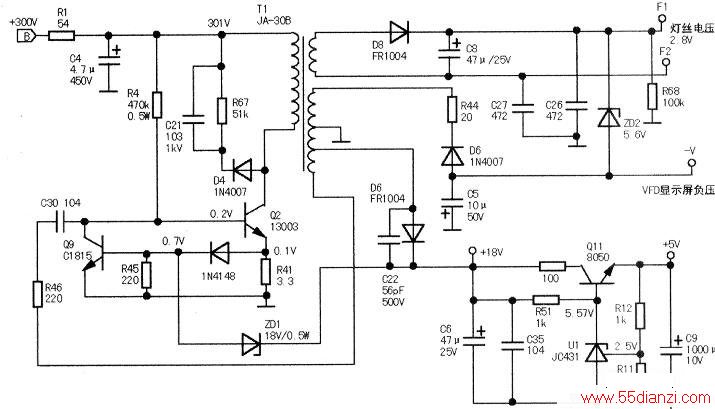

　　该机主电源电路如下图所示。AC220V电压经DB1、L2、C2整流滤波后，得到305V左右的直流电压，通过D3隔离，再由R1、C4滤波，然后分为两路：一路经开关变压器T1的初级绕组加到Q2的c极，另一路经启动电阻R4送到Q2的b极，Q2进入饱和状态，T1初级产生电动势，T1的各次级也会产生相应的电动势。T1的次级设有一反馈绕组，其感应电压经R46、C30反馈到Q2的b极，激励Q2使之进入正常的开关状态。
　　
　　在Q2截止时，Tl的初级绕组产生的反向感应电动势通过D4向C21充电，由于C21的容量较小，则很快给C21充满电，随后C21又通过R67放电，这时T1绕组初级电压降低，其次级各绕组的感应电压也随之下降，Q2又迅速进入饱和状态，进入下一周期的工作。
　　
　　Tl的初级绕组及C21、R67、D4的参数决定Q2的开关频率（即工作频率）o同时，为了保证输出电压稳定，该电源还设有稳压电路。次级一绕组的感应电压经D6、C6整流滤波后得到约18V电压，并通过ZD1（18V稳压二极管）与Q9的基极相连，当输出电压升高，使Q9的b极电压高于0.7V时，Q9饱和导通，Q2的b极电压约降到OV，Q2截止，随后重新进入下一个工作周期，这样就使次级输出电压降低，达到稳压的目的。如次级输出电压升高，其稳压过程与上述相反。
　　
　　Q11、R3、U1、R12、R11等元件组成的5V稳压电路，将18V电压稳定为5V，作为单片机及其他低压电路的工作电源。 F1、F2、-V为VFD（真空荧光显示屏）工作时所需的灯丝电压和阴栅极负压。
