构思新颖的乘客下车提醒器

　　我们利用软封装的音乐门铃片，制作了一种“乘客下车提醒器”装在公交车上，乘客到站想下车时，只需提前按一下装在扶手上的按钮开关，驾驶员旁边的提醒器就会发出：“叮咚一您好，请开门”的声音，乘客下车不必再大声呼喊，既减少了乘客的麻烦，又增加了公交车内的文明气氛。
　　

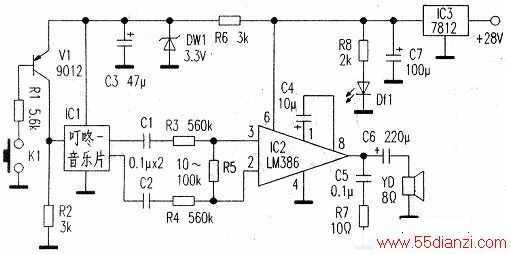

　　IC1是能够发出“叮咚一您好，请开门”的音乐片，IC2是音频放大电路LM386，IC3是集成稳压器7812。由于音乐片IC1(TS0805B)是正脉冲触发的，但车用的按钮开关大多是其中的一个触点端已经接地，因此需要增加由V1、R1、R2等组成的反相级，当按钮开关K1未接通时，V1不导通，集电极电压为零。当按下K1时，V1导通，集电极的电压接近发射极的电压，IC1的触发极受正向脉冲的触发而输出声频信号，又经集成电路IC2放大后推动扬声器YD发声。中、大型公交车大都使用柴油发动机，采用的是24V供电系统，发动机工作时线路电压为28V，由于集成电路LM386工作电压低，因此需要设置降压、稳压电路，本电路采用了价格低、外围电路简单的7812稳压集成电路。但是由于压差太大，为防止发热严重而烧毁，需加装面积足够的散热器。音乐片IC1工作电压为3~6V，因此需要在12V的基础上再次降压、稳压。此处选用由R6、DW1、C3等组成的限流稳压电路，使IC1的工作电压稳定在3.3V。电阻R5用来调节音量大小，它的阻值可根据需要在10—100kΩ间选取。
